四川什邡鎣山精密鋼管制造有限公司地 塊土壤污染狀況現狀調查報告
委托單位：四川什邡鎣山精密鋼管制造有限公司 承擔單位：四川中碩檢測技術有限公司
目 錄
1.前言 - 1 -
2.項目概述 - 2 -
2.1 調查目的和原則 - 2 -
2.1.1 調查目的 - 2 -
2.1.2 調查原則 - 2 -
2.2 調查范圍 - 2 -
2.3 調查依據 - 4 -
2.3.1 法律法規 - 4 -
2.3.2 標準規范 - 4 -
2.3.3 政策文件 - 5 -
2.3.4 技術資料 - 5 -
2.4 調查程序 - 5 -
2.4.1 技術路線 - 5 -
2.5 調查方法與內容 - 7 -
3.地塊概況 - 9 -
3.1 區域環境概況 - 9 -
3.1.1 地理位置 - 9 -
3.1.2 地質與地形地貌 - 9 -
3.1.3 地層巖性 - 11 -
3.1.4 氣候特征 - 12 -
3.1.6 區域水系及水文特征 - 13 -
3.1.7 區域地下水分布特征 - 14 -
3.1.8 土壤類型 - 15 -
3.2 外環境關系及敏感目標分布 - 16 -
3.2.1 外環境關系 - 16 -
3.2.2 土壤敏感目標分布情況 - 18 -
3.3 地塊的現狀和歷史 - 20 -
3.3.1 地塊歷史使用情況 - 20 -
3.3.2 地塊現狀 - 25 -
3.4 相鄰地塊的現狀和歷史 - 32 -
3.5 前期工作總結 - 37 -
3.5.1 省廳調查內容 - 37 -
3.5.2 企業自行監測內容 - 38 -
3.6 地塊利用規劃 - 50 -
4.污染識別 - 53 -
4.1 資料收集與分析 - 53 -
4.1.1 政府和權威機構資料收集和分析 - 53 -
4.1.2 地塊資料收集和分析 - 54 -
4.1.2.1 產品方案 - 54 -
4.1.2.2 生產工藝原理及工藝流程 - 54 -
4.1.2.3 原輔材料使用情況 - 57 -
4.1.2.4 污染物產生及治理 - 59 -
4.1.3 其他資料收集和分析 - 63 -
4.2 現場踏勘和人員訪談 - 63 -
4.2.1 現場踏勘情況 - 63 -
4.2.1.1 有毒有害物質的儲存、使用和處置情況分析 - 63 -
4.2.1.2 各類槽罐內的物質和泄漏評價 - 64 -
4.2.1.3 固體廢物和危險廢物的處理評價 - 67 -
4.2.1.4 管線、溝渠泄漏評價 - 68 -
4.2.1.5 與污染物遷移相關的環境因素分析 - 69 -
4.2.2 人員訪談 - 77 -
4.3 污染識別結果與分析 - 80 -
4.3.1 重點區域和關注污染物 - 80 -
4.3.2 污染遷移途徑 - 83 -
4.3.3 第一階段結論 - 83 -
5.采樣及實驗室分析工作計劃 - 85 -
5.1 水文地質條件分析 - 85 -
5.1.1 地層巖性 - 85 -
5.1.2 水文地質條件 - 86 -
5.2 布點采樣方案 - 90 -
5.2.1 布點依據、原則及點位調整 - 90 -
5.2.1.1 布點依據 - 90 -
5.2.1.2 布點原則 - 90 -
5.2.1.3 點位調整原則 - 90 -
5.2.2 土壤布點采樣方案 - 91 -
5.2.2.1 土壤布點技術要求 - 91 -
5.2.2.2 土壤采樣布點方案 - 92 -
5.2.3 地下水布點采樣方案 - 93 -
5.2.3.1 地下水布點技術要求 - 93 -
5.2.3.2 地下水布點方案 - 93 -
5.3 分析檢測方案 - 94 -
5.3.1 土壤分析檢測方案 - 94 -
5.3.2 地下水分析檢測方案 - 95 -
5.4 廢水收集池分析檢測方案 - 96 -
5.5 地表水分析檢測方案 - 96 -
5.6 地塊初步調查采樣與檢測小結 - 96 -
6 現場采樣和實驗室分析 - 99 -
6.1 現場探測方法和程序 - 99 -
6.2 采樣方法和程序 - 99 -
6.2.1 土壤樣品采集、保存和流轉 - 99 -
6.2.1.1 土壤樣品采集 - 99 -
6.2.1.2 土壤樣品保存和流轉 - 109 -
6.2.2 地下水采樣、保存和流轉 - 109 -
6.3 實驗室分析 - 112 -
6.4 質量保證和質量控制 - 117 -
6.4.1 采樣過程質量控制 - 117 -
6.4.2 實驗室檢測質量控制 - 118 -
6.4.3 報告審核和發出 - 119 -
7 結果和評價 - 120 -
7.1 評價標準 - 120 -
7.1.1 土壤評價標準的確定 - 120 -
7.1.2 地下水評價標準的確定 - 123 -
7.2 分析檢測結果 - 126 -
7.2.1 土壤檢測數據 - 126 -
7.2.1.1 一類建設用地土壤檢測數據 - 126 -
7.2.1.2 二類建設用地土壤檢測數據 - 130 -
7.2.2 地下水和地表水檢測數據 - 143 -
7.2.2.1 地下水樣品監測結果分析 - 143 -
7.2.2.2 地表水樣品監測結果分析 - 146 -
7.2.3 結果分析和評價 - 147 -
7.2.3.1 土壤檢測結果分析小結 - 147 -
7.2.3.2 地下水檢測結果分析小結 - 147 -
7.3.4 不確定性分析 - 148 -
8 調查結論和建議 - 149 -
8.1 結論 - 149 -
8.1.1 第一階段污染識別結論 - 149 -
8.1.2 第二階段初步調查結論 - 149 -
8.2 建議 - 150 -
9 附件和附圖 - 152 -
1.前言
四川什邡鎣山精密鋼管制造有限公司 (以下簡稱“精密鋼管公司”) 由原來 的四川省什邡焊管廠改制而來，后更名為四川什邡鎣山精密鋼管制造有限公司， 位于什邡市方亭外西街 247 號， 占地面積 127.22 畝。根據《什邡市市域城鎮體 系規劃和什邡市城市總體規劃》 (2017-2035 年) ：引導中心城區重點向南發展 融入成德綿主軸，近期適度向東拓展，遠期適度向西拓展，提升與德陽中心城區 和成都中心城區的空間一體化程度的城市空間格局。
四川什邡鎣山精密鋼管制造有限公司位于什邡市西南側，為什邡市城市重點 發展區域，現將企業進行搬遷。根據《中華人民共和國土壤污染防治法》 (2018 年) 第五十九條和根據《＜土壤污染防治行動計劃四川省工作方案＞2020 年度 實施計劃》規定：用途變更為住宅、公共管理與公共服務用地用地的，變更前應 當按照規定進行土壤污染狀況調查。
根據《什邡市城市總體規劃》 (2017-2035 年) ，企業所屬地塊含有生態綠 地、道路、中小學用地、一類居住用地和二類居住用地，因此四川什邡鎣山精密 鋼管制造有限公司應當按照相關規定進行土壤污染狀況調查。根據精密鋼管公司 提供所屬地塊土地證，地塊合計面積 87846.8m2。
為弄清該地塊原有的環境污染情況，減少土地再開發利用過程中可能帶來新 的環境問題，保障工業企業場地再開發利用的環境安全，我單位在資料收集、現 場踏勘和人員訪談，識別和判斷場地污染的可能性，在基于以上基礎上編制完成 了四川什邡鎣山精密鋼管制造有限公司場地土壤污染狀況初步調查監測方案，在 初步調查方案基礎上形成《四川什邡鎣山精密鋼管制造有限公司地塊土壤污染狀 況現狀調查報告》。
2.項目概述
2.1 調查目的和原則
2.1.1 調查目的
(1) 通過對四川什邡鎣山精密鋼管制造有限公司地塊歷史上開展的生產活 動進行調查，識別地塊潛在的污染區域，明確地塊可能存在的污染物種類及其污 染地塊土壤、地下水的途徑。
(2) 結合調查地塊的土地規劃利用性質，通過調查、采樣和實驗室檢測分 析，判斷地塊土壤和地下水是否受到污染，以及污染物的種類和污染程度，分析 污染物來源，評價地塊現狀能否達到規劃使用功能的要求。
(3) 為后期地塊開展詳細調查、風險評估、風險管控、修復治理及開發利 用決策提供依據，避免地塊遺留污染物造成環境污染和經濟損失，保障人體健康 和環境質量安全。
2.1.2 調查原則
為了嚴格執行國家及地方的有關建設項目環境保護的法規、法令、標準和規
范，本地塊土壤污染狀況調查將遵守以下原則：
(1) 針對性原則
針對地塊的特征和潛在污染特征，進行污染濃度和空間分布調查，為地塊的 環境管理提供依據。
(2) 規范性原則
采用程序化和系統化的方式規范污染狀況調查過程，保證調查過程的科學性 和客觀性。
(3) 可操作性原則
綜合考慮調查方法、時間、經費等，結合現階段科學技術發展能力和相關人 力資源水平，使調查過程切實可行。
2.2 調查范圍
本次調查對象為四川什邡鎣山精密鋼管制造有限公司地塊，塊位于什邡市方 亭外西街 247 號 ，總 占地面積 87846.8m2 ，正門經緯度為 E 104°09'30.2″ ，N
31°07'07.7" 。根據企業取得的土地證“什國用 2014 第 01757 號、川 2018 什邡市
不動產權第 0003098 號、川 2017 什邡市不動產權 00110007 號、川 2017 什邡市 動產權第 0012463 號、川 2018 什邡市不動產權第 0003700 號、川 2018 什邡市不 動產權第 0003096 號和什國用2014 第 01757 號”確定企業地塊調查范圍，本項
目調查范圍見圖 2. 1- 1 ，企業土地見附件。
圖 2.1-1 調查范圍圖

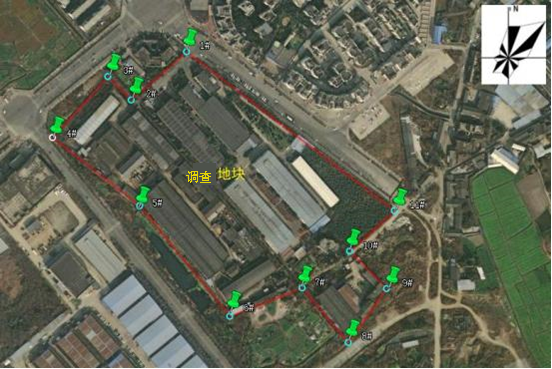

地塊以圍墻為界，四周邊界清晰。根據現場實測，地塊調查邊界拐點坐標見
表 2. 1。
表 2.1 調查地塊邊界拐點坐標統計表
拐點編號 坐標 (CGCS2000)
Y (米) X (米)
1# 419769.092 3444205.724
2# 419722 882 3444168 750
3# 419788.683 3444089.733
4# 419817.483 3444108.401
5# 419825. 123 3444137.340
6# 419547 084 3444318 941
7# 419657.963 3444363.750
8# 419717.395 3444288.649
9# 419774 191 3444354 987
10# 419722.438 3444413.672
11# 344441.672 3444473.398
2.3 調查依據
2.3.1 法律法規
(1) 《中華人民共和國土壤污染防治法》 (2019 年 1 月 1 日實施) ；
(2) 《中華人民共和國水污染防治法》 (2017 年 6 月 27 日第二次修正) ；
(3) 《中華人民共和國環境保護法》 (自2015 年 1 月 1 日起施行) ；
(4) 《中華人民共和國固體廢物污染環境防治法》 (2016 年修訂版) ；
(5) 《污染地塊土壤環境管理辦法 (試行) 》 (2017 年 7 月 1 日起施行) ；
(6) 《工礦用地土壤環境管理辦法 (試行) 》 (2018 年 8 月 1 日起施行) ；
(7) 《四川省工礦用地土壤環境管理辦法》 (川環發〔2018〕88 號) ；
(8) 《四川省污染地塊土壤環境管理辦法》 (川環發〔2018〕90 號) ；
(9) 《中華人民共和國固體廢物污染環境防治法》 (2020 年 9 月 1 日起施
。
2.3.2 標準規范
( 1 ) 《土壤環境質量-建設用地土壤污染風險管控標準 (試行) 》 (GB
36600-2018) ；
(2) 《地下水質量標準》 (GB/T14848—2017) ；
(3) 《工業企業場地環境調查評估與修復工作指南 (試行) 》(環境保護部， 2014. 11)；
(4) 《建設用地土壤污染狀況調查技術導則》 (HJ 25. 1-2019) ；
(5) 《建設用地土壤污染風險管控和修復監測技術導則》 (HJ25.2-2019) ；
(6) 《建設用地土壤污染風險管控和修復術語》 (HJ 25.6-2019) ；
(7) 《建設用地土壤環境調查評估技術指南》；
(8) 《地下水環境監測技術規范》(HJ 164-2020)；
(9) 《土壤環境監測技術規范》 (HJ/T166-2004) ；
(10) 《地下水監測井建設規范》 (DZ/T 0270-2014) ；
(11) 《四川省建設用地土壤污染風險管控標準 (征求意見稿) 》
(12) 各類污染物監測標準規范。
2.3.3 政策文件
(1)《國務院關于印發土壤污染防治行動計劃的通知》 (國發[2016]31 號)；
(2) 生態環境部辦公廳、 自然資源部辦公廳《關于印發〈建設用地土壤污
染狀況調查、風險評估、風險管控及修復效果評估報告評審指南〉的通知》 (環 辦土壤[2019]63 號) ；
(3) 四川省大氣 水 土壤污染防治“三大戰役”領導小組辦公室《關于印發
〈四川省土壤污染與治理與修復規劃的通知〉》 (川污防“三大戰役”辦[2018]8 號) ；
(4) 四川省生態環境廳辦公室、四川省自然資源廳辦公室《關于建立建設 用地土壤污染風險管控和修復名錄的通知》 (川環辦函[2019]371 號) ；
(5) 四川省污染防治攻堅戰領導小組辦公室《關于印發〈土壤污染防治行 動計劃四川省工作方案〉2020 年度實施計劃的通知》 (2020 年 3 月 30 日發布)；
(6) 四川省生態環境廳辦公室《關于印發〈四川省建設用地土壤污染狀況 初步調查報告專家評審指南〉的通知》 (川環辦函[2021] 128 號) ；
(10) 《德陽市人民政府關于印發土壤污染防治行動計劃德陽市工作方案》 (德府發[2017]7 號) ；
2.3.4 技術資料
(1) 《四川什邡鎣山精密鋼管制造有限公司改造項目 環境影響報告書》；
(2) 《四川什邡鎣山精密鋼管制造有限公司 (2021年度) 土壤及地下水自 行監測報告》。
2.4 調查程序
2.4.1 技術路線
本次工作主要根據國家環保部《建設用地土壤污染狀況調查技術導則》 (HJ 25. 1-2019) 、《建設用地土壤污染風險管控和修復監測技術導則》(HJ25.2-2019)、 《建設用地土壤環境調查評估技術指南》 (公告 2017 年第 72 號) ，并結合國 內主要污染地塊環境調查相關經驗和地塊的實際情況，分三個階段開展土壤污染 狀況調查工作。
(1) 第一階段土壤污染狀況調查
第一階段土壤污染狀況調查是以資料收集、現場踏勘和人員訪談為主的污染 識別階段，原則上不進行現場采樣分析。若第一階段調查確認地塊內及周圍區域 當前和歷史上均無可能的污染源，則認為地塊的環境狀況可以接受，調查活動可 以結束。
(2) 第二階段土壤污染狀況調查
第二階段土壤污染狀況調查是以采樣與分析為主的污染證實階段。若第一階 段土壤污染狀況調查表明地塊內或周圍區域存在可能的污染源，如化工廠、農藥 廠、冶煉廠、加油站、化學品儲罐、固體廢物處理等可能產生有毒有害物質的設 施或活動；以及由于資料缺失等原因造成無法排除地塊內外存在污染源時，進行 第二階段土壤污染狀況調查，確定污染物種類、濃度 (程度) 和空間分布。
第二階段土壤污染狀況調查通?？梢苑譃槌醪讲蓸臃治龊驮敿?xì)采樣分析兩 步進行。每步均包括制定工作計劃、現場采樣、數據評估和結果分析等步驟。初 步采樣分析和詳細采樣分析均可根據實際情況分批次實施，逐步減少調查的不確 定性。
初步采樣是通過現場初步采樣和實驗室檢測進行風險篩選。根據初步采樣分 析結果，如果污染物濃度均未超過 GB 36600 等國家和地方相關標準以及清潔對 照點濃度 (有土壤環境背景的無機物) ，并且經過不確定性分析確認不需要進一 步調查后，第二階段土壤污染狀況調查工作可以結束；否則認為可能存在環境風 險，須進行詳細調查。標準中沒有涉及到的污染物，可根據專業知識和經驗綜合 判斷。詳細采樣分析是在初步采樣分析的基礎上，進一步采樣和分析，確定土壤 污染程度和范圍。
本次涉及第一階段和第二階段初步采樣階段。
本項目工作技術路線如下圖 2.2 所示。
本次工作內容
圖 2.2 土壤污染狀況調查評估技術路線圖
2.5 調查方法與內容
“四川什邡鎣山精密鋼管制造有限公司 (在產企業) 地塊土壤污染狀況初步 調查”項目主要工作內容包括資料收集、現場踏勘、人員訪談、污染源識別和污 染分析、現場調查采樣、調查數據分析、調查報告編制等八個方面，具體調查內
容與方法如下：
(1) 資料收集
收集企業地塊利用變遷資料、地塊環境資料、地塊相關記錄以及地塊所在區 域的自然和社會信息等，對地塊污染狀況進行初步判斷。對于缺失的資料，通過 信息檢索、部門走訪、電話咨詢、現場及周邊區域走訪等方式進行收集。
(2) 現場踏勘
對地塊以及地塊周邊區域的現狀進行現場踏勘；地塊內有毒有害物質的使 用、儲存、處置情況進行現場踏勘；對生產設備，儲槽與管線，排水管或渠，污 水池，廢物堆放地等進行現場踏勘調查；對前期調查監測中已查明土壤污染物超 標點位分布情況進行踏勘。
(3) 人員訪談
針對資料收集和現場踏勘過程中所存在的疑問，以及需要補充的資料信息， 通過與地塊過去和現在各階段的使用者、相鄰地塊的工作人員或當?shù)鼐用?、政?管理人員當面交流、訪談?dòng)懻摷鞍l(fā)放訪談?wù){(diào)查表等方式進行收集、整理；對照已 有資料，對其中可疑和不完善處進行核實和補充。
(4) 污染源識別和污染分析
對于資料收集、現場踏勘和人員訪談獲取的相關資料信息進行匯總、整理和 分析，掌握地塊歷史變革、生產情況、設施布局、產排污情況等，重點關注污染 物排放點及污染防治設施區域，包括生產廢水排放點、廢水收集和處理系統、固 體廢物堆放區域等，識別地塊污染源，并對產污情況進行分析。
(5) 現場調查采樣
調查組制定布點采樣方案，根據方案相關要求準備采樣設備、儀器和材料等， 對土壤和地下水采樣點進行測量放線布點，選取合適的鉆探設備進行土壤鉆孔取 樣和地下水監測井監測，采集土壤和地下水樣品，并做好相關拍攝和文件記錄工 作。
(6) 調查數據分析和評估
對土壤和地下水樣品檢測數據進行評估與分析。
(7) 調查報告編制
根據項目調查結果，編制地塊土壤污染狀況初步調查報告。
3.地塊概況
3.1 區域環境概況
3.1.1 地理位置
什邡市位于四川省德陽市西部，北與阿壩州茂縣接壤，東與綿竹市隔河相望， 南 與 德 陽 旌 陽區 、 廣 漢 為 界 ， 西 與 成 都 彭 州 市 緊 鄰 ， 地 理 坐 標 為 東 經 103°47′~ 104°16′ ，北緯 31°01′~31°37′ ，幅員面積 864km2 ；處于四川盆地西北部 成都平原與龍門山脈的連接地帶，為川西生態屏障。
四川什邡鎣山精密鋼管制造有限公司所處的什邡市方亭外西街 247 號位于 什邡市西南部，屬于什邡市區范圍，距離德陽市區約 15km ，區位優勢明顯，交 通便利。
項目地理位置圖見附圖 1。
3.1.2 地質與地形地貌
1 、地形、地貌
什邡市地形比較復雜，區域南北長、東西窄，地勢西北高、東南低，地貌類 型有山地、丘陵 (含臺地) 和平原三大類。山區約占全市總面積 60% ，耕地約占 總面積 30% ，“一江四河”縱橫全境，有“六山、一水、三分田”之稱。自朱家 橋起，沿前山向西南至底鄉西丘陵邊沿，再往東南延伸，則是什邡平原，海拔全 在 700m 以下，總面積約 365km2 ，系古湖沉積和石亭江沖積形成。丘陵則界于 山區和平原之間，為底虎頭鄉至民主慈母山一帶的九里梗區域，面積約 10km2。
什邡處于龍門山地槽邊緣拗陷帶中南段之什邡-綿竹復式褶皺帶中， 由于遠 古地殼的強烈運動，給什邡留下了如二疊系石灰?guī)r山體從數十公里以外漂來的飛 來峰和深逾千米的大峽谷等地質奇觀；鑄成了高峻山岳和奇特的地形地貌的巧 合，形成奇特壯美的天象景觀，古地質作用造化了雄奇的險峰，峰林、斷崖、峽 谷及冰川遺貌。什邡的山區屬龍門山九頂山系，呈東北-西南走向。龍門山經較 璧山入什邡境內，海拔全在 4000m 以上，山行至南天門與彭州北部山區交界， 一分支出脊折向東南經 4500 多米的長年峰再往東至亮卡，南折即瑩華山?，撊A 山西北全是崇山峻嶺，屬高山草甸區，東南重巒疊嶂，蜿蜒沒入平壩。

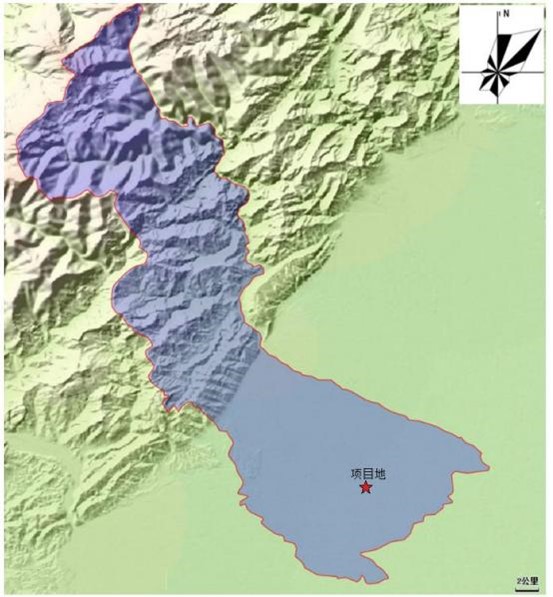

圖 3.1-1 什邡市地形圖
項目地位于什邡市域東部的平原地帶，石亭江右岸，地貌單元屬沱江水系石 亭江一級階地。
2 、地質
什邡市區域上位于華夏構造體系龍門山褶皺帶中段，經歷了三疊系以后褶皺 ~逆沖推覆~滑脫等多層次、多期次構造作用。斷裂多呈北東~南西向展布。主要 斷裂有：
(1) 九頂山斷裂 (F1) ：由 3 條北東~南西向展布的相互平行的逆斷層和多 條次級斷層組成，傾向北西、傾角 50~70° ，分布于區域北端。
(2) 北川~映秀斷裂 (F2) ：為逆新層，走向北東，傾向北西，傾角 60~70°，
區域內北東起于唐家河，經岳家山、水磨溝、青牛沱，南東止于麻柳橋，其次級 斷裂十分發育，該斷裂經過了金河磷礦礦區，破壞作用較大，發生于該斷裂附近
較大災害有干溝泥石流、水磨溝地面塌陷，干河口滑坡、馬槽灘泥石流等。
(3) 紅星煤礦斷裂(F3) ：北東起于紅白，經紅星煤礦區，南東止于三交界 處，逆斷層，傾向南東，傾角 45~55° ，該斷層經后期構造改造，表現為多期次、 分布面積廣、破碎作用強等特點，發生于該斷裂帶內的地質災害有響水溝泥石流、
紅星煤礦月亮灣泥石流、洪巖滑坡等地質災害。
(4) 八角斷裂(F4) ：北東起于鎣華白泥村，經八角鎮南東止于大埡口， 由 三條相互平行的逆斷層和多條南東向次級斷裂組成，傾向北西，具多期次、分布 廣、破碎作用強等特點。發生于該斷裂附近的重要災害點有馬家坪滑坡、爛山崩 塌等。
(5) 江油~灌縣斷裂 (F5) ：北東起于江油，經什邡境內峰頂山南西至都江 堰，逆斷層，產狀 305°∠56°。
本項目地塊所處什邡市方亭外西街 247 號位于，不位于斷裂帶，地質構造相 對穩定。
3.1.3 地層巖性
什邡市域從古生代~第四系均有地層出露，由老到新分別為：
震旦系中統
①觀音崖組 (Z2g) ：底部為礫巖，中部為砂巖、粉砂巖，上部為頁巖。
②燈影組 (Z2d) ：由一套薄層白云巖，中部夾深灰色薄~ 中厚層白云質灰?guī)r， 泥質灰?guī)r組成。
前寒武系邱家河組 (Ztp) ：總體為一套深灰~灰黑色炭硅質巖、炭硅質板巖、 白云質灰?guī)r、變質粉~細砂巖組合，巖石普遍含炭較高、巖組中部磷的含量亦較 高。
志留系茂縣群 (Sm) ：灰~深灰色絹云母千枚巖夾少量薄層泥質灰?guī)r和變質 粉砂巖。
泥盆系沙窩子組 (Ds) ：為淺灰~深灰色中厚層~塊狀中晶白云巖，夾少量 灰?guī)r和雜色粘土巖，該組下部賦存有著名的“什邡式磷礦”。
石炭系總長溝組 (Cz) ：為灰白色、淺黃色、肉紅色薄層~塊狀含生物碎屑
泥晶灰?guī)r夾白云巖，紫紅色泥質粉砂巖及粉砂質泥巖。
二疊系 (P)
①梁山組~茅口組 (P1m ) ：梁山組為黑色炭質頁巖，鈣質頁巖夾生物碎屑 灰?guī)r，茅口組則為細晶灰?guī)r。
②陽新組 (P1y) ：灰色、淺黃灰~棕灰色中~塊狀生物碎屑泥晶灰?guī)r，含燧
石條帶灰?guī)r夾少量鈣質頁巖。
③龍?zhí)督M (P2lt) ：自下而上依次為：磚紅~褐紅色鐵質鋁土巖，鋁質粘土巖、 鐵質泥巖、含黃鐵礦泥巖、煤層，黑色炭質頁巖。
三疊系 (T)
①飛仙關組 (T1f) ：暗紫紅色鈣質粉砂巖、凝灰質粉砂巖、粉砂質泥巖夾 鮞?；?guī)r、泥晶灰?guī)r及介殼灰?guī)r。
②須家河組 (T3xj) ：灰色、深灰~褐灰色薄~厚層細粒巖屑砂巖、泥質粉砂 巖、鈣質粉砂巖、巖屑粉砂巖及粉砂質泥巖呈韻律產出，含煤。
侏羅系 (J)
①上沙溪廟組 (J2s ) ：紫灰色、黃灰色細~ 中粒長石砂巖，粉砂巖與紫紅~ 暗紅色粉砂質泥巖組成的韻律互層。
②遂寧組 (J3sn ) ：底部為黃灰色塊狀粗~ 中粒含鈣巖屑砂巖，偶夾含礫砂
巖；其上為紫紅色厚層~塊狀粉砂巖，含鈣質粉砂巖夾薄層細砂巖。
③蓬萊鎮組(J3p)：紫紅色巨厚層礫巖與磚紅色砂巖、泥巖組成不等厚韻律互 層。
第四系 (Q4 )
主要為坡積、崩積、沖洪積物，以褐紅色亞粘土、亞砂土及灰白色砂礫屑為 主。
3.1.4 氣候特征
什邡市地處四川盆地中南部的亞熱帶濕潤氣候區，屬季風氣候，冬暖春早， 冬無霜雪，四季分明，雨量充沛，氣候溫和，無霜期長，日照偏少，高溫期與多 雨期同季。災害性天氣主要表現為干旱、暴雨、秋綿雨、低溫冷害、大風和冰雹。 由于緯度地形地勢和大氣環流等因素的影響，什邡市又具有冬無嚴寒，夏無酷署， 春溫多變，秋多綿雨， 日照偏少的氣候特征。常年主要?dú)庀髤?shù)如下：
年平均氣溫：16.4℃
最高月平均氣溫：25.6℃
最低月平均氣溫：5.7℃
多年極端最高氣溫：36.3℃
多年極端最低氣溫：-4.7℃
多年平均有霜日數：13.8 天
多年平均降水量：967.8 毫米
多年平均氣壓：960.9 毫巴
多年平均霧日：63 天
年平均日照時數：1150.2 小時
多年平均空氣相對濕度：84%
常年主導風向：偏北風 (NNE)
區域地面風場全年主導風向?yàn)?NNE ，次主導風向?yàn)?N ，年主導、次主導風 向基本上是平均風速最大的風向，其平均風速分別為 2~2.2m/s，主導風向隨季節 變化不大，沿這幾個方面的下風向大氣污染物會輸送得較遠；平均風速的季節和 日變化較小，在各方位的離散性不大，風速值范圍在 1. 1~2.2m/s 之間， 由此預 測某方位平均風速下的大氣污染物濃度分布具有代表性，年均風速較小，小風不 利于污染物擴散。
3.1.6 區域水系及水文特征
什邡主要河流有“一江四河” ，分別為石亭江、鴨子河、小石河、馬牧河、
與斑鳩河，水系縱橫全境，現分述如下：
(1) 石亭江全長 115km，在市境內有 87km ，屬沱江上游二級支流，為沱江 三源之一，發源于茂縣中心山，其源頭為二道金河 (洛水) 、頭道金河 (章水)， 高景關以上稱洛水，主河道長 59km ，以下稱石亭江，長 29.5km 。石亭江上、中 游為綿竹、什邡兩市界河。江水自西北流向東南，經什邡紅白、綿竹金花至高景 關出峽進入平原。流經什邡洛水、瑩西、雙盛、禾豐及綿竹廣濟、玉泉、新市、 觀魚等鄉，在觀魚鄉趙家嘴納射水河，向東南流，經德陽景福、天元、八角，廣 漢金輪、小漢、金魚、和興至三水鎮易家河壩與綿遠河匯合成北河，至金堂趙鎮 入沱江。平壩河道長 56km ，落差 2460m ，平均比降 21.4‰ 。徑流以雨水補給為
主，山區集水面積 634.5km2 ，流域面積 1600km2 。床寬約 400~600m ，最大洪峰 流量為 3300m3/s，年徑流量 7.36 億 m3，年徑流深 1197mm，平均流量為 22.2m3/s。 石亭江流域的徑流年際變化相對較小，徑流年內變化與降水的變化一致，每年 5~ 10 月為汛期，其徑流量占全年的 81. 1% ，而其中主汛期 7~8 月 占年徑流量的 39. 1% ，10 月至翌年 4 月為枯水期，其徑流量占全年的 18.9% ，而最枯水 1~3 月 僅占年徑流量的 4. 14%。
(2) 鴨子河 (湔江) 為沱江三源之一，境內長 23.5km ，發源于彭州市北部 玉壘山紅龍池 (海拔 4080m) ，經彭州牛心山七佛崖穿隧洞引水，流經彭州、什 邡，于馬井入廣漢市境內，再經三星、西高、新平、雒城，至和興與石亭江匯合， 又東南流至福興渡注入綿遠河。全長 129km ，流域面積 2055km2 。上游名湔江， 從源頭至關口，長 70km ，比降 50‰；中游名小石河， 自關口以下，經彭州楠木 場、羅院場，由白衣庵河壩入什邡市境，至馬井鄉上場，河長 26km ，河床比降 8.65‰；下游稱鴨子河， 自馬井鄉改向南流，進入廣漢市與石亭江匯合，從馬井 到福興渡河段長 32km ，比降 7~2‰。
(3) 小石河、馬牧河、斑鳩河都在市境內匯入鴨子河。什邡的渠系為人工 渠，現有大寨渠、紅巖渠、人民渠均為都江堰配套渠系。什邡的渠系為人工渠， 現有大寨渠、紅巖渠、人民渠均為都江堰配套渠系。什邡市的湖泊均為人工湖， 現有的人工湖主要有白虎頭水庫 (100 余畝) 、公慕治水庫 (33畝) ，擴建或擬 建的湖泊有洛水的李冰湖及八角的青龍湖、銀杏湖，隱峰的洞仙湖等。
四川什邡鎣山精密鋼管制造有限公司位于石亭江流域右岸約 170m 處，石亭 江主要水體功能為泄洪和灌溉，其下游范圍內無集中式飲用水源取水點。
3.1.7 區域地下水分布特征
什邡市境內地下水類型包括松散層孔隙水、基巖裂隙水和巖溶水，以松散層 孔隙水和基巖裂隙水為主。
(1) 松散層孔隙水
分布于河谷，溝谷谷底兩岸砂礫石層及斜坡地帶的殘積層，坡積層重力堆積 層中。除河谷、溝谷堆積層富水性較好外，其它富水性均較差，主要補給來源為 大氣降水，動態變化大，徑流途徑短。在雨季，尤其是大雨、暴雨之后，水位大 幅度增高，動水壓力增大，是地質災害發生的主要因素之一。
(2) 基巖裂隙水
主要分布干調查區內中低山區及平原區的侏羅系蓬萊鎮組及三疊系須家匯 組(T3xj) ，富水性較好， 以大氣降水和地表水為主要補給源，局部地區有礦坑涌 水補給，排泄多以泉水形式。
在北部巖漿巖及變質巖地層，位于北川~映秀斷裂北西盤，含水層主要為花 崗巖、閃長巖、志留系茂縣群等，這些地區構造作用強烈、節理裂隙發育，補給 主要為大氣降水，徑流短，以溪溝排泄。
(3) 巖溶水
分布于碳酸巖發育區，以潛水為主，深部具承壓性，是境內富水性最好、水 量最大的地下水類型，以大氣降雨為主要補給源，徑流及排泄條件均較好。
什邡境內地下水較貧乏且分布不均，地下水以基巖裂隙水、碎屑巖層間裂隙 水和碳酸巖溶洞水為主，賦存運移于構造裂隙、風化裂隙層間裂隙和巖溶孔隙中， 泉水流量 0. 1~ 10L/s 。在構造破碎帶，補給條件和匯水條件好的向斜谷地及巖溶 發育區，地下水較豐富，泉流量可達 100L/s。地下水主要由大氣降水補給，地下 水涇流與排泄受地貌、巖性和構造帶影響明顯，除深部層間裂隙水和部分巖溶水、 新裂帶裂隙水外，一般滲流途徑較短，具有就近排入附近溝谷洼地的特點。
3.1.8 土壤類型

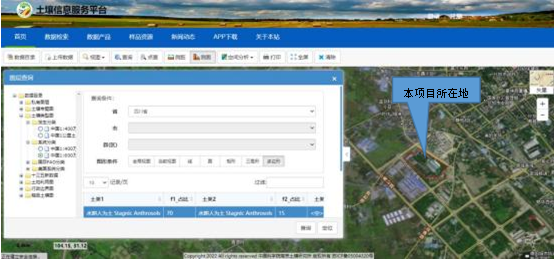

據國家土壤信息服務平臺 (http://www.soilinfo.cn/MAP/index.aspx) 查詢可 知，本項目調查評價范圍內土壤類型為水耕人為土 (根據中國科學院南京土壤研 究院 1980- 1990 基于二普調查成果生成的結果) 。
圖 3.1-2 項目所在地土壤類型查詢結果圖
3.2 外環境關系及敏感目標分布
3.2.1 外環境關系
經現場踏勘，本次主要調查了企四川什邡鎣山精密鋼管制造有限公司周邊 1000m 范圍，四至情況如下分析：
企業廠界東側，緊鄰岷山西路，道路以東主要為居民區、商鋪、什邡市第四 幼兒園、綜合市場、街道社區，約 300 米處有一處閑置廠房；
企業廠界北側：緊鄰元石鎮衛生院和亭江西路，道路以北主要為居民區、商 鋪、綜合市場等；
企業廠界西側：緊鄰九頂山西路，道路以西為什邡市農副食品批發市場和閑 置廠房；
企業廠界南側：主要為閑置地；

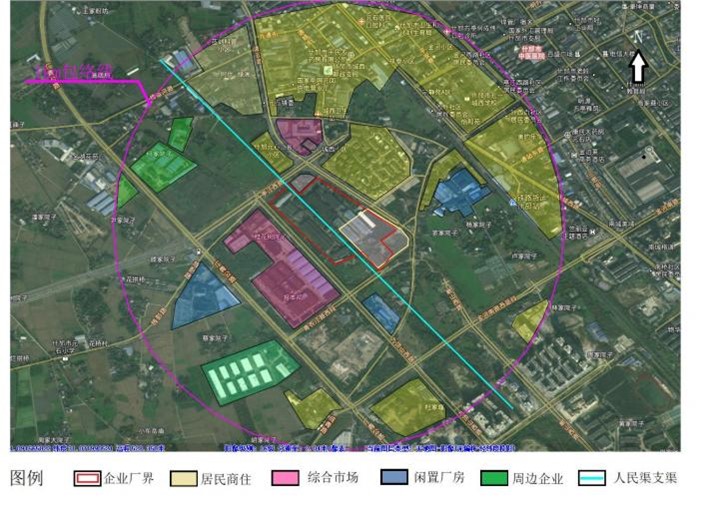

企業廠界外 1000m 范圍四至圖如下所示：
圖 3.2-1 企業 1000m 范圍分布圖
3.2.2 土壤敏感目標分布情況
經現場踏勘，四川什邡鎣山精密鋼管制造有限公司周邊 500m 范圍內環境敏 感目標包括：元石鎮衛生院、什邡市第四幼兒園、各個商住小區、人民渠支渠。

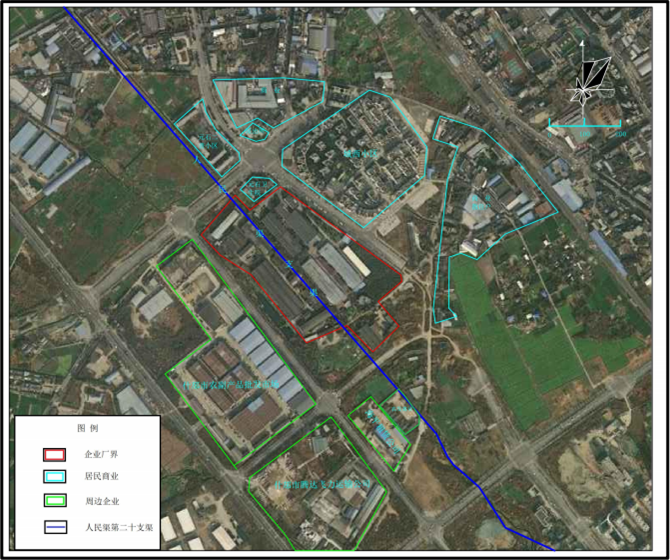

環境敏感目標與項目地塊位置關系見圖 3.3 、表 3.3。
表 3 2 環境敏感目標分布信息表
序號 方位距離 敏感目標名稱 備注
1 東面，30m 什邡市第四幼兒園 /
2 東面，30m 城西小區 1000 戶
3 東北角，緊鄰 元石衛生院 /
4 東北面，150m 城西派出所 /
5 東北面，64m 元石二普小區 125 戶
6 西側，25 米 什邡市農副食品批發市場 /
7 企業廠區內 人民渠第二十一支渠
圖 3.2-2 敏感目標分布
3.3 地塊的現狀和歷史
3.3.1 地塊歷史使用情況
根據現場踏勘及人員訪談，本次調查地塊的歷史沿革如下：
通過對地塊土地使用人、周邊村民進行人員訪談得知，四川什邡鎣山精密鋼 管制造有限公司位于什邡市方亭外西街 247 號，建于 1993 年。地塊 1993 年前是 農田，1993 年四川什邡鎣山精密鋼管制造有限公司建廠，改制后 2008 年改制為 自然人投資的有限責任公司，先后投資 5000 多萬進行改擴建、設備升級改造。 現占地 87846.8 平方米，地面建筑物面積 40132 平方米，生產現場有六條焊管生 產線、三條冷軋鋼帶生產線、二十六條冷軋精密鋼管線、三條冷拔精密鋼管線； 企業先后三次征地進行建設，至 2022 年，已有土地為 127.22 畝。
表 3.3-1 地塊用地歷史情況統計表
時間 土地權屬 土地使用人 行業類別 主要產品 可能的特征污 染物
1993 年以前 元石鎮西城 村 西城村 農田和宅基地
--
1993-至今年
元石鎮西城 村
四川什邡鎣山精
密鋼管制造有限
公司
C31 黑色金屬冶煉 和壓延加工業
精密鋼管、鋼板 pH 、鎘、鉛、六 價鉻、鋅、鎳、 汞、砷、錳、鈷、 釩、銻、鈹、石
油烴 (C10~C40 )

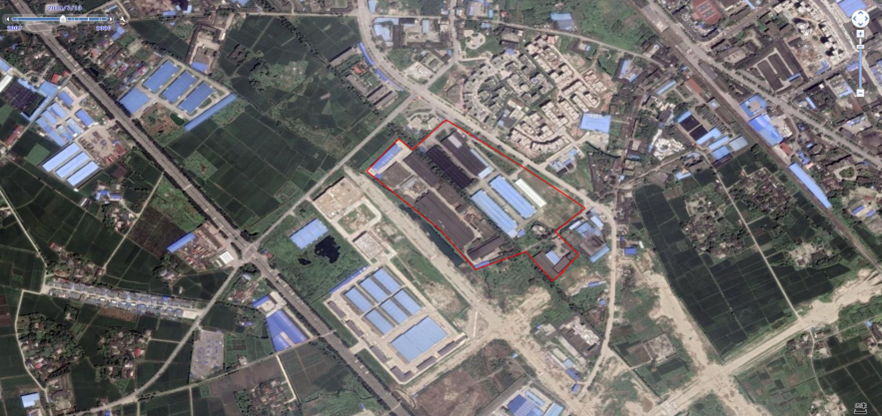

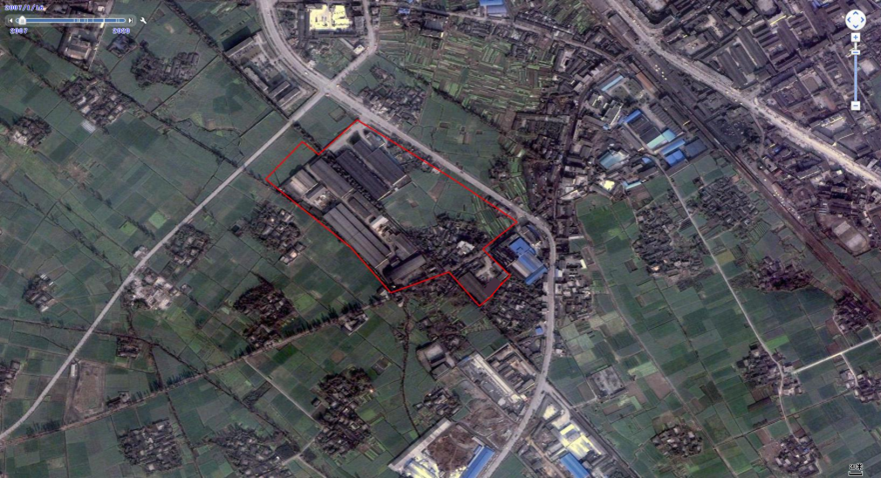

地塊 2014 年~2020 年 12 月衛星影像見圖 3.3- 1。
2007 年 7 月衛星影像圖
2017 年 3 月衛星影像圖
2017 年 11 月衛星影像圖
2020 年 12 月衛星影像圖
圖 3.3-1 地塊歷史影像圖
3.3.2 地塊現狀
企業調查范圍土地總計 87846.8m2，分布有：前后切管車間 2600m2、鋼管退 火車間 1550m2、一號精密車間 2900m2、鋼帶退火車間 2350m2、表面處理車間和 廢水處理站 1650m2、二號號精密車間 6900m2、冷軋車間 2300m2、二號焊管車間 3900m2、2 號焊管車間 3900m2、原料庫房 3800m2 和成品庫房 4000m2、危廢間和 污泥間，辦公樓 1 棟。
企業廠區內現狀構筑見下表及下圖所示。
表 3.3-2 廠區內現有構筑物及使用功能一覽表
序號 構筑名稱 面積 功能
1 原材料及產品庫房 3800m2 原料鋼管及產品的堆放，南側部分設置縱剪 區域
2 鋼板堆放 4000m2 鋼板堆放成品
3 成品庫房 1550m2 成品焊管存放
4 焊管 1 車間 3900m2 機械加工及防銹
5 焊管 2 車間 3900m2 機械加工及防銹
6 危廢間 350m2 堆放污泥
7 鐵屑及邊角料暫存場 200m2 堆放鐵屑和邊角料
8 切管車間 2600m2 機械加工和焊管堆放
9 鋼管退火車間 1550m2 鋼管加熱冷卻
10 鋼帶退火車間 2350m2 鋼帶退火、化學藥品存放、液氨存放
11 一號精密車間 2900m2 主要進行鋼板冷軋及防銹
12 表面處理車間及廢水處理區 1650m2 主要進行鋼材的酸洗磷化
14 機修區 2770m2 主要為精加工車間、主要車、磨、銑、鏜、 鉆等機加工序
15 二號精密車間 6900m2 主要進行鋼板冷軋及防銹
16 廢酸處理車間、廢酸處理區、 污水處理站及配套用房
2500m2 污水處理、廢酸處理、污泥壓濾及轉運
17 原燃煤鍋爐用房 300m2 燃煤鍋爐
18 冷軋車間 2300m2 冷軋?jiān)O(shè)備
19 鐵屑暫存處 3000m2 存放鐵屑
企業現狀見總平圖如下所示：
圖 3.3-2 企業總平面布置圖
1 、庫房區
根據現場勘查，企業現有庫房四處，分別為原料庫房、成品庫房 2 處、化學 品存放區及切管車間庫房，均正常使用，原料庫和成品庫為封閉鋼架結構、可防 風和防雨；化學藥品暫存處為半封閉鋼架結構，有一定的防風、防雨作用。
原料庫房?jī)?nèi)有油漬、少部分地面有裂縫；成品庫房部分有未硬化地面、部分 區域有裂縫；化學藥品暫存處為硬化地面，無裂縫；切管車間庫房地面為硬化， 無裂縫、有明顯的油漬。
圖 3.3-3 庫房分布示意圖
原料庫 成品庫
化學品庫房
圖 3.3-4 庫房分布現狀圖
2 、生產區
(1) 焊管車間、縱剪車間、切管車間
焊管車間、縱剪車間、切管車間均為封閉鋼架結構。焊管車間內主要為機 加設備，地面硬化，防銹液區域地面有明顯的防銹油，車間內部為硬化地面，無
裂縫。
圖 3.3-5 焊管車間、縱剪車間和切管車間分布示意圖
焊管一車間 焊管二車間
縱剪車間 切管車間
圖 3.3-6 焊管車間、縱剪車間和切管車間分布現狀圖
(3) 精密車間、退火車間、冷軋車間
根據現場勘查，車間均為封閉鋼架結構，有防風、防雨作用。精密車間和冷 軋車間僅為硬化地面，地面有明顯的油漬、少部分地面有裂縫 。退火車間為硬
化地面，無裂縫。
圖 3.3-7 退火車間、精密車間、冷軋車間分布示意圖
精密一車間 精密二車間
退火車間 冷軋車間
圖 3.3-8 退火車間、精密車間、冷軋車間現狀圖
(3) 表面處理車間 (酸洗車間、磷化車間)
磷化車間為半封閉鋼架結構，有一定的防雨、防風作用；表面處理車間為封 閉的磚混結構，有防風、防雨作用。表面處理車間由地面槽體，地面為 20cm 混 凝土硬化+3 層 2mm 玻璃鋼防腐+耐酸膠墊，有槽液拋灑于地面。
圖 3.3-7 表面處理車間分布示意圖
酸洗磷化車間 酸洗車間
圖 3.3-8 表面處理車間現狀圖
3 、廢物處理區域
企業廢物處理區域均屬于正常使用狀況，鐵屑暫存區半封閉形式，地面為硬 化地面，地面無裂縫；危廢間為封閉結構，地面為 20cm 抗?jié)B混凝土硬化+5mm
土工布+2mm 環氧樹脂+2mm 防滲液進行防滲處理，現場較為規范；廢水收集池 為地下池，池體為 30cm全現澆抗?jié)B混凝土硬化+3 層 2mm玻璃鋼防腐進行防滲 處理，現狀為有廢水暫存；污水處理站為地上池體，池體為 30cm 全現澆抗?jié)B混 凝土硬化+3 層 2mm 玻璃鋼防腐進行防滲處理，現狀較為規范。廢物處理區域分
布見下圖所示：
圖 3.3-9 廢物處理區域分布示意圖
污水處理站 污水處理站配套用房
污水收集池 鹽酸罐
危廢間內部 鐵屑暫存區
圖 3.3- 10 廢物處理區現狀圖
3.4 相鄰地塊的現狀和歷史
四川什邡鎣山精密鋼管制造有限公司位于什邡市方亭外西街 247 號，屬于什 邡市城區范圍， 目前企業周邊 1000m 范圍內無污染源分布，歷史上周邊曾有四 川預制件廠、四川金化鈷制品有限公司、四川天府復合肥公司、什邡市制鏡廠、 什邡市絲綢廠、什邡市裕祥玻纖廠等企業的工業生產活動。企業周邊歷史影像見 下圖所示：
表 3.4-1 場地用地周邊歷史情況統計表
企業名稱 行業類別 生產歷史 相對位置 現狀 可能的污染物
四川預制件廠 建材 2007-2010 年 西南側
800m 拆除 粉塵
四川金化鈷制品有限公司 化工 2007 年 西南側 350m 拆除 金屬粉塵、含 重金屬?gòu)U水
四川天府復合肥廠 化工 2007-2010 年 西南側 400m 拆除 粉塵、廢水
什邡絲綢廠 輕工 2007-2014 年 東南角 緊鄰 拆除 廢氣、印染廢 水
什邡制鏡廠 / 2007-2009 年 東北側
370m 拆除
什邡乙炔粉廠 2007 年 北側 480m 拆除
四川華潔置業有限公司 2014-2022 年 西南側
800m 正常運 行 /
四川鋼木家具廠 家具 2014-2017 年 西南側 350m 拆除
宏發家禽有限公司 屠宰 2017-2022 年 西南側 350m
什邡市農副產品批發市場 銷售 2014-2022 年 西側 50m 正常運 行 /
地塊 2007 年~2020 年 12 月衛星影像見圖 3.4- 1。
2007 年 7 月衛星影像圖
2017 年 3 月衛星影像圖
20
17 年 11 月衛星影像圖
2020 年 12 月衛星影像圖
圖 3.4-1 場地周邊歷史影像
3.5 前期工作總結
2020 年，四川什邡鎣山精密鋼管制造有限公司納入德陽市重點行業企業， 2020 年 4 月，四川省環保廳對企業地塊進了調查檢測，調查結果顯示企業內部 未超標。
根據《四川省環境保護廳關于做好“企業土壤污染防治責任書簽訂工作的 函”》(川環函[2017]2069 號)文件的要求，從 2018 年起，有關企業每年要自行對 其用地土壤的環境質量進行監測。通過人員訪談及資料收集，四川什邡鎣山精密 鋼管制造有限公司于于2021 年 10 月委托四川同佳檢測有限公司針對廠區土壤環 境質量和地下水環境現狀進行了監測。
3.5.1 省廳調查內容
1 、檢測方案
根據企業工作單元分布、工藝、特征污染物、污染風險點等情況，按照“關 注特征污染物”“關注污染風險點”等原則，識別疑似污染區域。經統計，共識別 出四川什邡鎣山精密鋼管制造有限公司地塊疑似污染區域 13 個，該 地塊共布
設 6 個土壤點位，其中 3 個土壤點位與地下水點位共用。監測布點圖見 3.5- 1。
圖 3.5-1 檢測布點圖
2 、監測指標
土壤測試項目：《土壤環境質量 建設用地土壤污染風險管控標準》中的 45
項必測項目+pH 、錳、總鉻、鋅、氟化物和石油烴 (C10-C40 ) 。
地下水測試項目：pH 、鎘、錳、鉻、鋅、汞、砷、鎳、銅、鉛、苯并[a]芘、 氟化物和石油烴 (C10-C40 ) 。
2 、監測結果
根據調查，本次調查土壤和地下水均未超標。
3.5.2 企業自行監測內容
1 、檢測方案
企業土壤及地下水監測布點方案見下表所示：
表 3.5-1 土壤及地下水監測點位、監測因子
檢測
類別 區域位置 點位
編號 采樣
深度 經緯度 監測指標
土壤
廠區西北面空 地
TR1#
0~20cm
E：104. 155505
N：31. 118252 1 、重金屬：鎘、鉛、鉻、銅、鋅、鎳、 汞、砷、錳、 鈷、硒、釩、銻、鉈、鈹、 鉬、六價鉻
2 、無機物：總磷
3 、多環芳烴：苯并【 a 】芘
4 、石油烴 (C10-C40)
5 、土壤 pH
冷軋車間
TR2#
0~20cm
E：104. 156745
N：31. 117932 1 、重金屬：鎘、鉛、鉻、銅、鋅、鎳、 汞、砷、錳、 鈷、硒、釩、銻、鉈、鈹、 鉬、六價鉻
2 、石油烴 (C10-C40)
3 、土壤 pH
焊管車間 TR3# 0~20cm E：104. 159583
N：31. 116921 1 、重金屬：鎘、鉛、鉻、銅、鋅、鎳、 汞、砷、錳、 鈷、硒、釩、銻、鉈、鈹、 鉬、六價鉻
2 、石油烴 (C10-C40)
TR4# 0~20cm E：104. 159685
N：31. 117006
酸洗磷化車間
TR5#
0~20cm
E：104. 157842
N：31. 117060 1 、重金屬：鎘、鉛、鉻、銅、鋅、鎳、 汞、砷、錳、 鈷、硒、釩、銻、鉈、鈹、 鉬、六價鉻
2 、無機物：總磷
3 、多環芳烴：苯并【 a 】芘
4 、石油烴 (C10-C40)
5 、土壤 pH
精密車間 TR6# 0~20cm E：104. 157529
N：31. 118082 1 、重金屬：鎘、鉛、鉻、銅、鋅、鎳、 汞、砷、錳、 鈷、硒、釩、銻、鉈、鈹、 鉬、六價鉻
2 、石油烴 (C10-C40)
TR7# 0~20cm E：104. 158274
N：31. 117076
機電車間 TR8# 0~20cm E：104. 157573 1 、重金屬：鎘、鉛、鉻、銅、鋅、鎳、
N：31. 116954 汞、砷、錳、 鈷、硒、釩、銻、鉈、鈹、 鉬、六價鉻
2 、石油烴 (C10-C40)
危廢暫存間
TR9#
0~20cm
E：104. 160213
N：31. 116545 1 、重金屬：鎘、鉛、鉻、銅、鋅、鎳、 汞、砷、錳、 鈷、硒、釩、銻、鉈、鈹、 鉬、六價鉻
2 、石油烴 (C10-C40)
污水處理站
TR10#
0~20cm
E：104. 159025
N：31. 116328 1 、重金屬：鎘、鉛、鉻、銅、鋅、鎳、 汞、砷、錳、 鈷、硒、釩、銻、鉈、鈹、 鉬、六價鉻
2 、無機物：總磷
3 、多環芳烴：苯并【 a 】芘
4 、石油烴 (C10-C40)
5 、土壤 pH
污泥堆放間
TR11#
0~20cm
E：104. 159220
N：31. 116205 1 、重金屬：鎘、鉛、鉻、銅、鋅、鎳、 汞、砷、錳、 鈷、硒、釩、銻、鉈、鈹、 鉬、六價鉻
2 、無機物：總磷
3 、多環芳烴：苯并【 a 】芘
4 、石油烴 (C10-C40)
5 、土壤 pH
酸霧處理設施
TR12#
0~20cm
E：104. 156767
N：31. 118831 1 、重金屬：鎘、鉛、鉻、銅、鋅、鎳、 汞、砷、錳、 鈷、硒、釩、銻、鉈、鈹、 鉬、六價鉻
2 、土壤 pH
原材料及產品 庫房 TR13# 0~20cm E：104. 158200
N：31. 118254
1 、重金屬：鎘、鉛、鉻、銅、鋅、鎳、 汞、砷、錳、 鈷、硒、釩、銻、鉈、鈹、 鉬、六價鉻
2 、石油烴 (C10-C40)
TR14# 0~20cm E：104. 156142
N：31. 120748
TR15# 0~20cm E：104. 160893
N：31. 116688
廠內二十支渠 附近
TR16#
0~20cm
E：104. 157633
N：31. 118230 1 、重金屬：鎘、鉛、鉻、銅、鋅、鎳、 汞、砷、錳、鈷、硒、釩、銻、鉈、鈹、 鉬、六價鉻
2 、無機物：總磷
3 、多環芳烴：苯并【 a 】芘
4 、石油烴 (C10-C40)
5 、土壤 pH
廢酸處理站
TR17#
0~20cm E：104. 158683
N：31. 116563 1 、重金屬：鎘、鉛、鉻、銅、鋅、鎳、 汞、砷、錳、 鈷、硒、釩、銻、鉈、鈹、 鉬、六價鉻
2 、無機物：總磷
3 、多環芳烴：苯并【 a 】芘
4 、石油烴 (C10-C40)
5 、土壤 pH
地 下 水
廠區內地下水 監測井 DXS1# / E：104. 154553
N：31. 121563 pH 、氨氮、色度、六價鉻、硝酸鹽、亞 硝酸鹽、總硬度、耗氧量、硫酸鹽、溶 解性總固體、砷、汞、鉛、 鎘、氯化物、 色度、氟化物、總氰化物、銅、鎳、磷 酸鹽、鐵、錳、鋅、鋁、硫化物、鈉、
鈷、鉬、石油 類、苯并[a]芘
DXS2# / E：104. 157465
N：31. 117285
DXS3#
/ E：104. 159208
N：31. 117471
2 、檢測布點圖
圖 3.5-2 企業土壤檢測布點圖
圖 3.5-3 企業地下水檢測布點圖
3 、監測結果
表 4.6-2 土壤及地下水監測點位、監測因子
檢測項目 采用日期 采樣點位 檢測結果 標準限 值 Pi 是否
達標
pH (無量 綱)
2021.08.05 廠區西北面空地 TR1# 7.42
/
/
/
冷軋車間 TR2# 8.00
酸洗磷化車間 TR5# 7.76
污水處理站 TR10# 7.80
污泥堆放間 TR11# 7.86
酸霧處理設施 TR12# 8.02
廠內二十支渠附近 TR16# 7.88
廢酸處理站 TR17# 8. 11
鎘
2021.08.05 廠區西北面空地 TR1# 0.39
65 0.006
達標
冷軋車間 TR2# 1.08 0.017
焊管車間 TR3# 0.70 0.011
焊管車間 TR4# 0.94 0.014
酸洗磷化車間 TR5# 0.50 0.008
精密車間 TR6# 0.88 0.014
精密車間 TR7# 0.79 0.012
機電車間 TR8# 0.96 0.015
危廢暫存間 TR9# 0.60 0.009
污水處理站 TR10# 0.86 0.013
污泥堆放間 TR11# 0.74 0.011
酸霧處理設施 TR12# 0.60 0.009
原材料及產品庫 TR13# 2. 10 0.032
原材料及產品庫房 TR14# 0.70 0.011
原材料及產品庫房 TR15# 0.42 0.006
廠內二十支渠附近 TR16# 0.97 0.015
廢酸處理站 TR17# 1. 12 0.017
鉛
2021.08.05 廠區西北面空地 TR1# 23
800 0.029
達標
冷軋車間 TR2# 63 0.079
焊管車間 TR3# 45 0.056
焊管車間 TR4# 47 0.059
酸洗磷化車間 TR5# 198 0.248
精密車間 TR6# 44 0.055
精密車間 TR7# 57 0.071
機電車間 TR8# 76 0.095
危廢暫存間 TR9# 37 0.046
污水處理站 TR10# 46 0.058
污泥堆放間 TR11# 32 0.040
酸霧處理設施 TR12# 36 0.045
原材料及產品庫 TR13# 62 0.078
原材料及產品庫房 TR14# 34 0.042
原材料及產品庫房 TR15# 29 0.036
廠內二十支渠附近 TR16# 52 0.065
廢酸處理站 TR17# 52 0.065
鉻
2021.08.05 廠區西北面空地 TR1# 20
/
/
/
冷軋車間 TR2# 29
焊管車間 TR3# 19
焊管車間 TR4# 34
酸洗磷化車間 TR5# 37
精密車間 TR6# 27
精密車間 TR7# 50
機電車間 TR8# 101
危廢暫存間 TR9# 24
污水處理站 TR10# 50
污泥堆放間 TR11# 41
酸霧處理設施 TR12# 56
原材料及產品庫 TR13# 29
原材料及產品庫房 TR14# 27
原材料及產品庫房 TR15# 23
廠內二十支渠附近 TR16# 66
廢酸處理站 TR17# 35
銅 2021.08.05 廠區西北面空地 TR1# 9.1 18000 0.0005 達標
冷軋車間 TR2# 28.8 0.002
焊管車間 TR3# 11.4 0.0006
焊管車間 TR4# 11.5 0.0006
酸洗磷化車間 TR5# 48.0 0.003
精密車間 TR6# 14.8 0.0008
精密車間 TR7# 17.0 0.0009
機電車間 TR8# 58.5 0.003
危廢暫存間 TR9# 12.8 0.0007
污水處理站 TR10# 13.3 0.0007
污泥堆放間 TR11# 11. 1 0.0006
酸霧處理設施 TR12# 12. 1 0.0007
原材料及產品庫 TR13# 15.3 0.0008
原材料及產品庫房 TR14# 15.8 0.0009
原材料及產品庫房 TR15# 12.6 0.0007
廠內二十支渠附近 TR16# 40.3 0.002
廢酸處理站 TR17# 20.4 0.001
鋅
2021.08.05 廠區西北面空地 TR1# 38
/
/
/
冷軋車間 TR2# 122
焊管車間 TR3# 61
焊管車間 TR4# 68
酸洗磷化車間 TR5# 808
精密車間 TR6# 118
精密車間 TR7# 84
機電車間 TR8# 110
危廢暫存間 TR9# 102
污水處理站 TR10# 68
污泥堆放間 TR11# 54
酸霧處理設施 TR12# 67
原材料及產品庫 TR13# 390
原材料及產品庫房 TR14# 97
原材料及產品庫房 TR15# 56
廠內二十支渠附近 TR16# 252
廢酸處理站 TR17# 126
鋅
2021.08.05 廠區西北面空地 TR1# 9
900 0.010
達標
冷軋車間 TR2# 14 0.016
焊管車間 TR3# 9 0.010
焊管車間 TR4# 9 0.010
酸洗磷化車間 TR5# 19 0.021
精密車間 TR6# 14 0.016
精密車間 TR7# 10 0.011
機電車間 TR8# 13 0.014
危廢暫存間 TR9# 11 0.012
污水處理站 TR10# 10 0.011
污泥堆放間 TR11# 10 0.011
酸霧處理設施 TR12# 10 0.011
原材料及產品庫 TR13# 10 0.011
原材料及產品庫房 TR14# 13 0.014
原材料及產品庫房 TR15# 11 0.012
廠內二十支渠附近 TR16# 22 0.024
廢酸處理站 TR17# 12 0.013
汞
2021.08.05 廠區西北面空地 TR1# 0.375
38 0.010
達標
冷軋車間 TR2# 1. 12 0.029
焊管車間 TR3# 1.04 0.027
焊管車間 TR4# 0.99 0.026
酸洗磷化車間 TR5# 0.497 0.013
精密車間 TR6# 0.800 0.021
精密車間 TR7# 0.702 0.018
機電車間 TR8# 0.540 0.014
危廢暫存間 TR9# 1. 14 0.030
污水處理站 TR10# 0.843 0.022
污泥堆放間 TR11# 0.654 0.017
酸霧處理設施 TR12# 0.665 0.018
原材料及產品庫 TR13# 0.794 0.021
原材料及產品庫房 TR14# 0.414 0.011
原材料及產品庫房 TR15# 0.333 0.009
廠內二十支渠附近 TR16# 1. 19 0.031
廢酸處理站 TR17# 0.452 0.012
砷
2021.08.05 廠區西北面空地 TR1# 2.3
60 0.038
達標
冷軋車間 TR2# 5.9 0.098
焊管車間 TR3# 2.2 0.037
焊管車間 TR4# 2.3 0.038
酸洗磷化車間 TR5# 5.4 0.090
精密車間 TR6# 4.5 0.075
精密車間 TR7# 3.9 0.065
機電車間 TR8# 5.3 0.088
危廢暫存間 TR9# 3.9 0.065
污水處理站 TR10# 3.5 0.058
污泥堆放間 TR11# 2.3 0.038
酸霧處理設施 TR12# 3.5 0.058
原材料及產品庫 TR13# 4.8 0.080
原材料及產品庫房 TR14# 4.0 0.067
原材料及產品庫房 TR15# 2.7 0.045
廠內二十支渠附近 TR16# 5.5 0.092
廢酸處理站 TR17# 4.6 0.077
錳
2021.08.05 廠區西北面空地 TR1# 291
/
/
/
冷軋車間 TR2# 531
焊管車間 TR3# 122
焊管車間 TR4# 117
酸洗磷化車間 TR5# 512
精密車間 TR6# 332
精密車間 TR7# 328
機電車間 TR8# 389
危廢暫存間 TR9# 251
污水處理站 TR10# 551
污泥堆放間 TR11# 167
酸霧處理設施 TR12# 570
原材料及產品庫 TR13# 596
原材料及產品庫房 TR14# 518
原材料及產品庫房 TR15# 333
廠內二十支渠附近 TR16# 330
廢酸處理站 TR17# 466
鈷
2021.08.05 廠區西北面空地 TR1# 3.59
70 0.051
達標
冷軋車間 TR2# 6.68 0.095
焊管車間 TR3# 3. 17 0.045
焊管車間 TR4# 3. 17 0.045
酸洗磷化車間 TR5# 7.20 0. 103
精密車間 TR6# 4.46 0.064
精密車間 TR7# 4. 16 0.059
機電車間 TR8# 5.53 0.079
危廢暫存間 TR9# 4.07 0.058
污水處理站 TR10# 3.89 0.056
污泥堆放間 TR11# 3.73 0.053
酸霧處理設施 TR12# 3.81 0.054
原材料及產品庫 TR13# 4.40 0.053
原材料及產品庫房 TR14# 4.71 0.067
原材料及產品庫房 TR15# 3.96 0.057
廠內二十支渠附近 TR16# 4.92 0.070
廢酸處理站 TR17# 5.58 0.080
硒
2021.08.05 廠區西北面空地 TR1# 2.41
/
/
/
冷軋車間 TR2# 2.83
焊管車間 TR3# 1.04
焊管車間 TR4# 1.63
酸洗磷化車間 TR5# 1.25
精密車間 TR6# 1.43
精密車間 TR7# 4.49
機電車間 TR8# 1.50
危廢暫存間 TR9# 1.56
污水處理站 TR10# 1.40
污泥堆放間 TR11# 2.90
酸霧處理設施 TR12# 1.61
原材料及產品庫 TR13# 1.67
原材料及產品庫房 TR14# 4.92
原材料及產品庫房 TR15# 1.36
廠內二十支渠附近 TR16# 1.29
廢酸處理站 TR17# 1.28
釩
2021.08.05 廠區西北面空地 TR1# 30.9
752 0.041
達標
冷軋車間 TR2# 32.3 0.043
焊管車間 TR3# 26.2 0.035
焊管車間 TR4# 26.7 0.036
酸洗磷化車間 TR5# 34.3 0.046
精密車間 TR6# 29.3 0.039
精密車間 TR7# 23.6 0.031
機電車間 TR8# 29.6 0.039
危廢暫存間 TR9# 29.6 0.040
污水處理站 TR10# 29.8 0.040
污泥堆放間 TR11# 34.4 0.046
酸霧處理設施 TR12# 25.9 0.034
原材料及產品庫 TR13# 30.6 0.041
原材料及產品庫房 TR14# 32.9 0.044
原材料及產品庫房 TR15# 37.4 0.050
廠內二十支渠附近 TR16# 28.4 0.038
廢酸處理站 TR17# 27.6 0.037
銻
2021.08.05 廠區西北面空地 TR1# 1.02
180 0.006
達標
冷軋車間 TR2# 1.62 0.009
焊管車間 TR3# 0.98 0.005
焊管車間 TR4# 1.08 0.006
酸洗磷化車間 TR5# 1.81 0.010
精密車間 TR6# 1.35 0.008
精密車間 TR7# 1.24 0.007
機電車間 TR8# 1.82 0.010
危廢暫存間 TR9# 0.96 0.005
污水處理站 TR10# 1.52 0.008
污泥堆放間 TR11# 0.76 0.004
酸霧處理設施 TR12# 1.23 0.007
原材料及產品庫 TR13# 2.62 0.015
原材料及產品庫房 TR14# 0.99 0.006
原材料及產品庫房 TR15# 0.89 0.005
廠內二十支渠附近 TR16# 3.29 0.018
廢酸處理站 TR17# 1.52 0.008
鉈
2021.08.05 廠區西北面空地 TR1# 9.56
/
/
/
冷軋車間 TR2# 11. 1
焊管車間 TR3# 8. 15
焊管車間 TR4# 8.65
酸洗磷化車間 TR5# 6.33
精密車間 TR6# 4.99
精密車間 TR7# 2.93
機電車間 TR8# 5.55
危廢暫存間 TR9# 4.07
污水處理站 TR10# 4. 18
污泥堆放間 TR11# 10.5
酸霧處理設施 TR12# 10.8
原材料及產品庫 TR13# 8.56
原材料及產品庫房 TR14# 10.2
原材料及產品庫房 TR15# 4.63
廠內二十支渠附近 TR16# 11.0
廢酸處理站 TR17# 3.99
鈹
2021.08.05 廠區西北面空地 TR1# 0.28
29 0.010
達標
冷軋車間 TR2# 0.26 0.009
焊管車間 TR3# 0.31 0.011
焊管車間 TR4# 0.37 0.013
酸洗磷化車間 TR5# 0.28 0.010
精密車間 TR6# 0.37 0.013
精密車間 TR7# 0. 17 0.006
機電車間 TR8# 0.26 0.009
危廢暫存間 TR9# 0.23 0.008
污水處理站 TR10# 0.24 0.008
污泥堆放間 TR11# 0.21 0.007
酸霧處理設施 TR12# 0.26 0.009
原材料及產品庫 TR13# 0. 19 0.007
原材料及產品庫房 TR14# 0.38 0.013
原材料及產品庫房 TR15# 0.31 0.011
廠內二十支渠附近 TR16# 0.24 0.008
廢酸處理站 TR17# 0.26 0.009
鉬
2021.08.05 廠區西北面空地 TR1# 1.27
/
/
/
冷軋車間 TR2# 2.07
焊管車間 TR3# 0.97
焊管車間 TR4# 0.95
酸洗磷化車間 TR5# 2.38
精密車間 TR6# 4.03
精密車間 TR7# 7.01
機電車間 TR8# 10.0
危廢暫存間 TR9# 0.99
污水處理站 TR10# 2.05
污泥堆放間 TR11# 1. 12
酸霧處理設施 TR12# 2.64
原材料及產品庫 TR13# 2.06
原材料及產品庫房 TR14# 1.06
原材料及產品庫房 TR15# 1.08
廠內二十支渠附近 TR16# 4. 12
廢酸處理站 TR17# 3.68
鉻 (六價)
2021.08.05 廠區西北面空地 TR1# 1.1
5.7 0. 193
達標
冷軋車間 TR2# 0.9 0. 158
焊管車間 TR3# 1.0 0. 178
焊管車間 TR4# 0.8 0. 175
酸洗磷化車間 TR5# 0.9 0. 140
精密車間 TR6# 1.3 0. 158
精密車間 TR7# 1.1 0.228
機電車間 TR8# 1.1 0. 193
危廢暫存間 TR9# 1.5 0. 193
污水處理站 TR10# 1.2 0.263
污泥堆放間 TR11# 0.9 0.211
酸霧處理設施 TR12# 1.4 0. 158
原材料及產品庫 TR13# 0.9 0.246
原材料及產品庫房 TR14# 1.4 0. 158
原材料及產品庫房 TR15# 1.4 0.246
廠內二十支渠附近 TR16# 1.2 0.246
廢酸處理站 TR17# 1.2 0.211
石油烴
(C10-C4 0)
2021.08.05 廠區西北面空地 TR1# 13
4500 0.003
達標
冷軋車間 TR2# 11 0.002
焊管車間 TR3# 11 0.002
焊管車間 TR4# 10 0.002
酸洗磷化車間 TR5# 11 0.001
精密車間 TR6# 6 0.005
精密車間 TR7# 22 0.008
機電車間 TR8# 38 0.002
危廢暫存間 TR9# 8 0.002
污水處理站 TR10# 29 0.006
污泥堆放間 TR11# 8 0.002
原材料及產品庫 TR13# 8 0.002
原材料及產品庫房 TR14# 6 0.001
原材料及產品庫房 TR15# 未檢出 /
廠內二十支渠附近 TR16# 未檢出 /
廢酸處理站 TR17# 12 0.003
總磷
2021.08.05 廠區西北面空地 TR1# 1.06×103
/
/
/
酸洗磷化車間 TR5# 2. 10×103
污水處理站 TR10# 975
污泥堆放間 TR11# 843
廠內二十支渠附近 TR16# 1.32×103
廢酸處理站 TR17# 1×103
苯并[a]芘
2021.08.05 廠區西北面空地 TR1# 未檢出
1.5
/
達標
酸洗磷化車間 TR5# 未檢出
污水處理站 TR10# 未檢出
污泥堆放間 TR11# 未檢出
廠內二十支渠附近 TR16# 未檢出
廢酸處理站 TR17# 未檢出
表 4.6-2 地下水監測結果
監測項目
采樣
日期 監測結果
標準限值
是否
達標
地下水上
游背景點
DXS1# 廠區重點區域 地下水監測井 DXS2# 廠區重點區域 地下水監測 DXS3#
pH (無量綱)
2022.0 8.05 6.94 7.03 7.52 6.5≤pH≤ 8.5 達標
氨氮(以 N 計) 0. 116 0.094 0. 107 ≤0.50 達標
色度 (度) 5 5 5 15 達標
耗氧量 0.66 2.34 2.27 ≤3.0 達標
氯化物 40.2 160 40.5 ≤250 達標
硫酸鹽 93.7 125 40.7 ≤250 達標
六價鉻 未檢出 未檢出 未檢出 ≤0.05 達標
石油類 未檢出 未檢出 未檢出 / 達標
總汞 (μg/L) 0.29 0.32 0.30 ≤ 1.0 達標
氟化物 0.224 0.39 0.412 ≤ 1.0 達標
硫化物 0.004 0.004 0.004 ≤0.02 達標
總氰化物 未檢出 0.004 未檢出 ≤0.05 達標
硝酸鹽(以 N 計) 3.66 1.43 2.84 ≤20.0 達標
亞硝酸鹽(以N 計) 未檢出 0.303 0.03 ≤ 1.00 達標
溶解性總固體 456 638 336 ≤ 1000 達標
總硬度 250 178 132 ≤450 達標
磷酸鹽 (HPO42- ) 0.060 2.91 0.276 / 達標
鈉 24.2 64.2 30.5 ≤200 達標
總鎘 (μg/L) 0.09 0. 13 0. 19 ≤5.0 達標
總銅 (μg/L) 0.94 7. 10 13.3 ≤ 1000 達標
總鎳 (μg/L) 1.66 12.7 3.09 ≤20 達標
總鉛 (μg/L) 未檢出 未檢出 1.48 ≤ 10 達標
總鋅 (μg/L) 21. 1 206 40.3 ≤ 1000 達標
總錳 (μg/L) 76. 1 36.8 45.6 ≤ 100 達標
總鐵 (μg/L) 248 67.7 121 ≤300 達標
總鈷 (μg/L) 0.25 3.56 0.34 ≤50 達標
總鉬 (μg/L) 0.28 2.37 10.4 ≤200 達標
總鋁 (μg/L) 5.73 14.6 20.3 / 達標
總砷 (μg/L) 0.20 1.6 2.28 ≤ 10 達標
苯并[a]芘 (μg/L) 未檢出 未檢出 未檢出 ≤0.01 達標
四川什邡鎣山精密鋼管制造有限公司廠區土壤污染隱患排查及相關監測項 目共設置 17 個區域的采樣點位，檢測結論如下：
(1) 土壤樣品中除總鉻、鋅、錳、硒、鉈、鉬、總磷在《土壤環境質量建 設用地土壤污染風險管控標準值》 (試行) (GB36600-2018) 中無標準限值， 其 余檢測指標均小于《土壤環境質量建設用地土壤污染風險管控標準值》 (試行)
(GB36600-2018) 中第二類用地土壤污染風險篩選值。
(2) 地下水樣品中除石油類、磷酸鹽、鋁在《地下水質量標準》
(GB/T14848-20178) 無標準限值，其余污染因子監測結果均滿足《地下水 質量標準》 (GB/T14848-20178) Ⅲ類標準限值要求。
3.6 地塊利用規劃
根據《什邡市市域城鎮體系規劃和什邡市城市總體規劃》 (2017-2035 年) ： 引導中心城區重點向南發展融入成德綿主軸，近期適度向東拓展，遠期適度向西 拓展，提升與德陽中心城區和成都中心城區的空間一體化程度的城市空間格局。 根據《什邡市城市總體規劃》 (2017-2035 年) 中心城區土地利用規劃，項目所 在地規劃見下圖所示。
圖 3.6-1 企業所在地塊土地利用規劃圖
圖 3.6-2 企業所在地塊土地利用規劃圖 (放大版)
4.污染識別
4.1 資料收集與分析
根據導則及規范的相關要求，污染識別期間需收集的資料主要包括：地塊利 用變遷資料、地塊環境資料、地塊相關記錄、有關政府文件以及地塊所在地區的 自然和社會信息。當調查地塊與相鄰地塊存在相互污染的可能時，須調查相鄰地 塊的相關記錄和資料。
4.1.1 政府和權威機構資料收集和分析
本次調查收集到相關支撐材料作為佐證依據。
2010 年，四川什邡鎣山精密鋼管制造有限公司委托四川眾望安全環保技術 咨詢有限公司進行了《火車減震器用大口徑液壓缸筒技改項目環境影響報告表》 編制工作，取得環評批復；2013 年該項目進行竣工環境保護驗收，取得驗收意
見 (什環建[2013]26 號) 。
2011 年，四川什邡鎣山精密鋼管制造有限公司新增用地建設 1500 噸/年汽車 及摩托車減震器用冷軋、冷拔工作缸管項目，并委托深圳市宗興環保科技有限公 司進行了環境影響評價，取得環評批復，2013 年該項目進行竣工環境保護驗收， 取得驗收意見 (什環建[2013]25 號) 。
地塊其他相關資料收集情況見表 4- 1 ，根據收集資料獲得的相關信息見 4.4
和 4.5 小節。
表 4-1 四川什邡鎣山精密鋼管制造有限公司地塊調查資料收集情況
序號 資料信息 獲取與否 資料來源
1 地塊利用變遷資料
1.1 用來辨識地塊及其鄰近區域的開發及活 動狀況的航片或土地登記資料 √ 衛星地圖
1.2 土地證 √ 業主
1.3 地塊的土地使用和規劃資料 √ 網站查詢及政府部門
1.4 平面布置圖 √ 業主
1.5 地塊利用變遷過程中地塊內建筑、設施、 工藝過程和生產污染等的變化情況 √ 業主及衛星地圖
2 地塊環境資料
2.1 地塊內土壤及地下水污染記錄 √ 訪談?wù){(diào)查
2.2 地塊內危險廢棄物堆放記錄 √ 危險廢物轉運臺賬
2.3 地塊與自然保護區和水源地保護區的位 置關系 √ 網站查詢
3 地塊相關生產情況
3.1 產品、原輔材料和中間體清單、平面布 置圖、工藝流程圖 √ 環評報告
3.2 地下管線圖、化學品儲存和使用清單、 泄漏記錄、廢物管理
√ 管網分布圖、原輔材 料儲存、使用記錄、
危廢管理制度
3.3 環境影響報告書或表 √ 環評報告表
3.4 地勘資料 √ /
4 由政府機關和權威機構所保存和發布的環境資料
4.1 區域環境保護規劃 √ /
4.2 環境質量公告 √ 網站
4.3 生態和水源保護區規劃 √ 網站
5 地塊所在區域的自然和社會經濟信息
5.1 地理位置圖、地形、地貌、土壤、水文、
地質、氣象資料，當?shù)氐胤叫曰窘y(tǒng)計
信息
√
網站
5.2 地塊氣象、水文資料 √ 網站
5.3 地塊所在地的社會信息，如人口密度和 分布，敏感目標分布 √ 網站和現場調查
5.4 國家和地方相關政策、法規標準 √ 國家和地方生態環境 部門
4.1.2 地塊資料收集和分析
4.1.2.1 產品方案
企業產品清單見下表所示：
表 4.1-2 企業產品方案及規模
序號 產品名稱 生產規模 備注
1 冷軋帶鋼 3 萬 t/a 三種產品生產工藝 一樣，產品口徑不同
2 焊管 3 萬 t/a
3 大口徑缸筒、精密鋼管、汽車用鋼管 2. 15 萬 t/a
4.1.2.2 生產工藝原理及工藝流程
總生產工藝大致為原料進廠后，先進行原材料鋼板開卷、剪切、分條、酸洗 或磷化、壓制、退火、成型、焊接、打磨、切斷等工序后生產成產品。
( 一) 冷軋鋼帶生產工藝流程
(1) 剪切、分條
汽車將原材料熱軋卷板運輸?shù)綇S入庫，生產時用行車將原材料送入卷板金加 工車間，在金加工車間卷板按照不同用途，首先對卷板進行分剪、分條制成不同
寬度鋼板，然后收卷、捆扎存放，待后面工序使用。
(2) 上料、酸洗
從庫房領取分剪后捆扎的卷板，由于鋼板表面會產生氧化膜，故加工前需對 鋼板進行酸洗。酸洗過程為：使卷板慢慢進入酸洗槽酸洗，酸洗槽中預先加入 30%的鹽酸，通過蒸汽進行直接加熱。蒸汽由 1 臺燃?xì)忮仩t提供，調節酸洗槽溫 度到 30℃ ，鋼帶在酸洗槽中經過，其表面氧化鐵被鹽酸中和，若酸洗不凈則返 回酸洗槽繼續酸洗。鹽酸經壓濾機處理后循環使用，直到鹽酸的濃度降低至 5%， 鹽酸不能繼續使用。
酸洗時間約為 4- 10 小時，酸洗所需的時間跟管的直徑、酸液的濃度、季節 等有關。酸洗后的鋼板經過清水池，然后進入鋼板冷軋機進行冷軋。
(3) 冷軋
將酸洗后的鋼板通過冷軋機，根據需要鋼板厚度調節冷軋機，產生不同厚度 冷軋鋼板。
(4) 退火
由于冷軋工序?qū)儆诶浼庸み^(guò)程，在加工過程中材料產生塑性變形，塑性變形 使材料內部產生附加應力，若不及時消除附加應力不但影響產品質量，在后續加 工過程中因材料缺陷導致報廢品增多，消除附加應力的方法是對材料進行高溫退 火處理，通過熱力學的因素消除材料內部的附加應力，使得材料保持較好的各向 同性，采用罩式退火爐退火，常溫原料進入退火爐，天然氣加熱溫不斷升高，退 火溫度增加至 700℃ ，保持 1 個小時后，用 10t 行車將罩式退火爐的外罩移至 退火爐上，采用冷卻循環水間接冷卻。
噪聲、邊角料 噪聲、邊角料 噪聲
卷板開卷 剪切、分條 收卷 脫卷、捆扎
酸洗廢水、廢磷化液 上料、酸洗
冷軋鋼帶銷售 退火
SO2、NOX、煙塵
噪聲
噪聲
圖 4.1-1 冷軋鋼帶生產工藝流程圖
(二) 焊管生產工藝流程
項目焊管生產工序包括開卷、成型、高頻焊接、除毛刺、定直徑、切斷、打 捆等。經過酸洗、冷軋、退火后的鋼板用叉車送入鋼管生產階段，首先根據鋼管 管徑不同，對鋼板進行開卷、形成各種規格的鋼帶。開卷鋼帶送入高頻焊接進行 焊接擠壓成型(采用水對焊管產品直接冷卻) 。焊管焊接好后表面產生很多毛刺， 需要就進入除毛刺機將其去除。除毛刺機是將合金刀頭插入焊管內，通過機械引 力拉動刀頭桿鉤除焊管內毛刺，然后根據不同的產品需要使用定直徑、矯直焊管。
冷軋鋼帶
成型
高頻焊接 噪聲、焊接煙塵
剔除毛刺 邊角料、噪聲
定徑、矯直 噪聲
飛鋸切斷 邊角料、噪聲
防銹油 防銹 廢防銹油
接管打捆 噪聲
包裝 廢包裝物
焊管成品
圖 4.1-2 焊管生產工藝流程圖
(三) 精密鋼管及火車減震器用大口徑液壓缸筒生產工藝流程
所用原料主要為無縫鋼管，其主要生產工藝為無縫鋼管酸洗、磷化、烘干、 退火、冷軋、形成產品。
(1) 無縫鋼管酸洗和焊管酸洗
無縫鋼管和焊管酸洗過程相同，無縫鋼管和焊管用行車吊起后浸入酸洗槽
內，浸泡 1-2h 后吊起，用行車移至清水池清洗，再進入磷化工序。
(2) 磷化
本項目無縫鋼管和焊管需要進一步磷化，使金屬表面生成一層難溶于水的磷 酸鹽保護膜。磷化液主要成分磷酸二氫鋅 (濃度 0.5%) 和硝酸鋅 (濃度 0.5%) ， 形成的膜由兩種物相組成：磷酸鋅和磷酸鐵鋅，磷化后的焊管上帶有少量水分， 為了防止鋼管生銹，用熱風機對焊管上的水分蒸發。
(3) 鋼管退火
退火的目的是為了消除無縫鋼管酸洗、磷化等產生內部應力。鋼管退火較鋼 帶退火較簡單，持續時間更短，鋼管退火采用輥底爐退火，熱源為天然氣，退火 溫度為 600℃左右。
(4) 鋼管整理
把生產的各種型號的合格產品進行包裝，利用打包機把鋼管兩端齊整，包裝 后外售。
無縫鋼管或焊管
酸洗
磷化液 磷化
烘干
退火 天然氣燃燒煙氣
冷軋 酸洗廢水、噪聲
鋼管整理
成品
圖 4.1-3 精密鋼管及火車減震器用大口徑液壓缸筒生產工藝流程圖
4.1.2.3 原輔材料使用情況
主要原輔材料及年用量見下表。
表 4.1-3 原輔材料消耗統計表
序號 名稱 主要化學成分 用量 儲存方式 貯存、包裝方式 備注
1 無縫鋼管 C 、Si 、Mn 、P 、S 、Cr 、Ni 、Cu 、Als 55000t 固態 原料庫、散裝貯存 攀鋼
2 熱軋卷板 C 、Si 、Mn 、P 、S 、Als 35000t 固態 原料庫、散裝貯存 漣鋼
3 防銹液 脫芳烴、乙二醇衍生物、黃硫酸、酚類抗氧化劑 40t 液體 桶裝 外購
4 機械油 礦物油類 80t 液體 桶裝 外購
5 鹽酸 HCL 410t 液體 儲罐裝 外購
6 碳酸鈉 NaCO3 110t 粉狀 袋裝 外購
7 中和劑 NaOH,20% 50t 液體 桶裝 外購
8 石灰乳 Ca(OH)2 117t 粉狀 袋裝 外購
9 磷化劑 磷酸二氫鈉、氧化鋅、磷酸、硝酸鎳、水 30t 液體 桶裝 外購
10 液氨 氨 23t 液體 剛瓶裝 外購
11 天然氣 / 73 萬 m³ 氣體 管道輸送 市政管網
表 4.1-4 原輔材料消耗統計表
類別 名稱 年耗量 主要化學成分 儲存方式 來源
主輔料 無縫鋼管 55000t C 、Si 、Mn 、P 、S 、Cr、 Ni 、Cu 、Als 原料庫散堆 攀鋼
熱軋卷板 35000t C 、Si 、Mn 、P 、S 、Als 原料庫散堆 漣鋼
防銹液 40t 脫芳烴、乙二醇衍生物、 黃硫酸、酚類抗氧化劑 桶裝 外購
機械油 80t 礦物油類 桶裝 外購
鹽酸 410t HCL 桶裝 外購
碳酸鈉 110t NaCO3 袋裝 外購
中和劑 50t NaOH,20% 桶裝 外購
石灰乳 117t Ca (OH) 2 袋裝 外購
磷化劑 30t 磷酸二氫鈉、氧化鋅、磷 酸、硝酸鎳、水 桶裝 外購
液氨 23t 氨 罐裝 外購
能源 天然氣 73 萬 m³ / / /
電 (kwh) 376 / / /
水耗 水 8 萬 m³ / / /
4.1.2.4 污染物產生及治理
1 、廢氣治理
(1) 天然氣燃燒廢氣
項目設置 1 臺天然氣蒸汽鍋爐，為酸洗槽提供蒸汽進行加熱，天然氣燃燒廢 氣經 11m 高排氣筒排放 (DA002) ；天然氣導熱油鍋爐天然氣燃燒尾氣經 11m 高排氣筒排放 (DA001) ；帶鋼真空罩式退火爐天然氣燃燒廢氣經 28m 高排氣 筒排放 (DA003) ；鋼管退火爐天然氣燃燒廢氣經 15m 高排氣筒排放 (DA005)。
(2) 酸洗廢氣
本項目鋼管和帶鋼除銹過程采用 30%的鹽酸，酸洗槽為敞開式，酸洗過程中 會產生一定量的鹽酸酸霧。鋼管酸洗產生鹽酸酸霧經二級堿噴淋處理后由 15m 高排氣筒排放 (DA006) ；帶鋼酸洗產生鹽酸酸霧經二級堿噴淋處理后由 15m 高排氣筒排放 (DA004) 。
(3) 焊接煙塵
項目焊管生產過程焊接產生的焊接煙塵較小，為無組織排放，焊管車間安裝 了通風機，保持有良好的通風環境，焊接煙塵可以實現無組織達標排放。
2 、廢水治理
企業在生產過程中產生的廢水主要為焊管車間冷卻循環水、罩式退火爐冷卻 循環水、廢酸和酸性廢水及生活污水。
焊管冷卻循環水和退火爐冷卻循環水均循環使用，不外排。
廢酸：廢酸進入車間的內的污水中和池與酸性廢水一起進行中和處理； 生活廢水：經預處理池處理后進入市政污水管網；
生產廢水處理工藝：生產過程中產生的酸性廢水主要來源于工件的酸洗、磷 化工序，原材料使用到了酸洗液鹽酸和磷化液 (含磷酸二氫鋅、硝酸鋅等) ，該 廢水呈酸性，主要污染物為 COD、BOD5、SS、石油類、少量的重金屬及磷酸鹽。
冷軋車間和精密車間的酸性廢水處理工藝一致。處理工藝過程為：酸性廢水 經地溝收集經隔油處理后，進入中和反應池內，人工投加石灰乳進行攪拌，發生 酸堿中和反應，調節 pH 值到金屬離子最佳溶解度，然后廢水進入壓濾機進行壓 濾，壓濾后的廢水進入三級沉淀池進行三級沉淀處理，水力停留時間為 2h 左右， 以去除廢水中絕大部分磷和金屬離子、油類和非溶解性有機物等，沉淀處理后的 廢水達標后排放。沉淀池污泥進入壓濾機進行壓濾脫水。廢水處理工藝流程見下 圖：
PH、石灰乳
中和反應池
廢渣
排放
圖 4.1-4 企業污水處理工藝
3 、固體廢物治理
項目運營過程中產生的固體廢棄物主要為縱剪房、金加工車間、刨除毛刺等 工序產生的邊角余料、廢鋼帶和不合格產品；危險廢物主要包括含油廢物、廢機 油、表面處理廢物 (包括表面處理產生的槽渣和廢磷化液) 、廢酸及廢乳化液。 固體廢棄物產生及處置措施見下表：
表 4.1-5 固體廢物產生及處置措施一覽表
廢物類別 固體廢物 產生量 (t/a ) 處置措施
一般固廢 廢鋼帶、邊角料、不合 格產品 560 統一收集，外售廢品回收商
危險廢物
含油廢物
2.96 統一收集暫存危廢暫存間，統
一交給資質單位德陽市富可斯
潤滑油有限公司處置
廢機油
20.23 統一收集暫存危廢暫存間，統
一交給資質單位什邡開源環保
科技有限公司處置
表面處理廢物 (包括表
面處理產生的槽渣和廢 磷化液)
194.6 統一收集暫存危廢暫存間，統
一交給資質單位青川縣天運金
屬開發有限公司處置
廢酸 447.35 采用真空蒸餾結晶法回收廢酸 進行再利用
廢乳化液 9 統一收集暫存危廢暫存間，達 到轉移量交給資質單位處置
一般固廢暫存區：建設單位設置一般固廢暫存場 2 處， 占地面積約 20m2， 地面均進行了硬化處理，設置標志標牌。
危廢暫存間：建設單位設置有危險廢物暫存間， 占地 50m2 ，做好重點防滲 處理 (硬化地面+防滲材料) ，張貼標志標牌。
4 、地下水和土壤污染防治
目前企業對各個生產單元采取的防滲措施見下表所示：
表 4.1-6 防滲措施一覽表
序號 構筑物名稱 實際采取的防滲措施 所屬防滲等級
1 原材料及產品庫房 20~30cm 抗?jié)B混凝土硬化 一般防滲等級
2 鋼板堆放 20cm 抗?jié)B混凝土硬化 一般防滲等級
3 成品庫房 20cm 抗?jié)B混凝土硬(有部分未硬化、裸露地面) 一般防滲等級
4 焊管 1 車間 30cm 抗?jié)B混凝土硬化 一般防滲等級
焊管 1 車間內2 個防銹槽
(地下式) 30cm 抗?jié)B混凝土硬化+2.5cm 鐵板 重點防滲等級
5 焊管 2 車間 20cm 抗?jié)B混凝土硬化 一般防滲等級
焊管 2 車間內2 個防銹槽
(地下式) 20cm 抗?jié)B混凝土硬化+2.5cm 鐵板 重點防滲等級
6 危廢間 20cm 抗?jié)B混凝土硬化+5mm 土工布+2mm 環 氧樹脂+2mm 防滲液 重點防滲等級
7 鐵屑及邊角料暫存場 20cm 抗?jié)B混凝土硬化 一般防滲等級
8 切管車間 20cm 抗?jié)B混凝土硬化 一般防滲等級
9 鋼管退火車間 20cm 抗?jié)B混凝土硬化 一般防滲等級
10 鋼帶退火車間 10cm 混凝土硬化 一般防滲等級
11 一號精密車間 10cm 抗?jié)B混凝土硬化，主要設備處設置接油盤 一般防滲等級
12 二號精密車間 30cm 混凝土硬化，主要設備處設置有接油盤 一般防滲等級
15 機修區 30cm 抗?jié)B混凝土硬化 一般防滲等級
16 廢酸處理區 20cm 混凝土硬化+3 層 2mm 玻璃鋼防滲 重點防滲等級
17 酸洗車間 20cm 混凝土硬化+3 層 2mm 玻璃鋼防腐+耐 酸膠墊 重點防滲等級
污水處理收集池 30cm 全現澆抗?jié)B混凝土硬化+3 層 2mm玻璃 鋼防腐 重點防滲等級
18 污水處理站 30cm 全現澆抗?jié)B混凝土硬化+3 層 2mm玻璃 鋼防腐 重點防滲等級
19 儲酸罐區域 四周圍堰，圍堰 20cm+3 層 2mm 玻璃鋼防腐 重點防滲等級
20 污水處理站配套用房 20cm 混凝土硬化 一般防滲等級
21 污水處理站配套用房?jī)?nèi)酸 洗線區域 30cm 混凝土硬化、花崗石槽體、槽體內為 2 層玻璃防腐 重點防滲等級
20 原燃煤鍋爐用房 (閑置) 10cm 抗?jié)B混凝土硬化 一般防滲等級
21 冷軋車間 30cm 混凝土硬化 一般防滲等級
22 鐵屑暫存處 30cm 混凝土硬化 一般防滲等級
4.1.3 其他資料收集和分析
企業運營至今，企業未受到環保處罰、通報，無環保投訴情況。
4.2 現場踏勘和人員訪談
4.2.1 現場踏勘情況
4.2.1.1 有毒有害物質的儲存、使用和處置情況分析
結合企業歷史生產上使用的原輔料以及產品、副產品，確定本企業涉及有毒 有害物質主要有原料鹽酸、磷化劑、乳化液、防銹液、防銹油，根據《土壤環境 質量 建設用地土壤污染風險管控標準》、《優先控制化學品名錄》 (第一批) 、 《優先控制化學品名錄》 (第二批) (GB36600-2018) ，企業涉及有毒
有害物質匯總見下表。
4.2-1 企業涉及有毒有害物質
序號 物料名稱 主要成分 CAS 號 來源 儲存/處理方式
1 鹽酸 HCl 7467-01-0 鹽酸來源 儲罐
2 磷酸 H3PO4 115850- 14- 1 磷化劑
桶裝
3 鎳 Ni 7440-02-0 磷化劑
4 鋅 Zn 7440-66-6 磷化劑
5 錳 Mn 7439-47-5 原料帶鋼 原料庫
6
礦物油類
/
8042-47-5 防銹液焊管
冷卻水防銹
液、乳化液、
防銹油
桶裝
7 乙二醇 / 107-21- 1 焊管成型后 工序防銹液
桶裝
8 芳烴類 / /
9 酚類 / /
10 氫氧化鈉 NaOH 7732- 18-5 污水處理中 和劑 袋裝
11
酸洗磷化 清洗廢水 COD 、BOD、
TP 、NH3-N、
SS 、Cl- 、重金
屬 (Ni 、 Zn、
Mn 等)
/
/
進入污水處理站 處理
12 危險廢物 廢礦物油、廢磷 化劑等 / / 危廢間暫存，交有 資質單位處置
4.2.1.2 各類槽罐內的物質和泄漏評價
1 、各類儲罐內物質和泄漏評價
經現場踏勘，企業無地下儲罐，涉及的儲罐為接地儲罐和離地儲罐，主要設
置情況如下：
4.2-2 企業儲罐設置情況一覽表
序號 儲罐名稱 儲罐類型 容積大小 分布位置 儲存物質
1 鹽酸儲罐 接地儲罐 20m3 冷軋車間 30%鹽酸
2 廢酸液儲罐 接地儲罐 10m3 冷軋車間 10%鹽酸
3 鹽酸儲罐 接地儲罐 60m3 精密車間 30%鹽酸
4 廢酸液儲罐 接地儲罐 10m3 精密車間 10%鹽酸
5 廢酸液中轉罐 接地儲罐 5m3 精密車間 10%鹽酸
6 廢乳化液儲罐 接地儲罐 20m3 冷軋車間 油水混合物
7 液氨鋼瓶 接地儲罐 300kg 冷軋車間 液氨
4.2-3 儲罐現狀及泄漏評價
序號 儲罐名稱 現狀描述 泄漏評價
1
鹽酸儲罐 罐體均為單層鋼材材質；
鹽酸儲罐均露天放置，精密車間
鹽酸儲罐放置于 1.5m 高的基座
上，罐區設置有具有防滲阻隔系
統的 0.6m 高的圍堰；冷軋車間鹽
酸儲罐放置區域設置有具有防滲
阻隔系統 0.6m 高的圍堰，圍堰有
罐區有專人負責日常檢查，定期
維護，如有泄漏能及時發現和處
理 泄漏物質； 目前未發現泄漏
物質
明顯的破損痕；
2
廢酸液儲罐 露天放置，精密車間廢酸液儲罐
放置于 1.5m 高的 基座上，罐區
設置有具有防滲阻隔系統的
0.6m 高的圍堰；冷軋車間廢酸
液儲罐放置區域設置有具有防
滲阻隔系統的 0.4m 高的圍堰， 圍堰有明顯的破損痕跡；
罐區有專人負責日常檢查，定期
維護，如有泄漏能及時發現和處
理 泄漏物質； 目前未發現泄漏
物質
5
廢酸液中轉罐 中轉罐為離地儲罐，單層鋼材材 質；儲罐露天放置，主要中轉精 密車間外廢酸儲罐中的廢酸，通 過高位差 將廢酸輸送至廠區污
水處理站進行處理；
罐區有專人負責日常檢查，定期
維護，如有泄漏能及時發現和處
理 泄漏物質； 目前未發現泄漏
物質
6
廢乳化液儲罐 罐體為單層碳鋼材質；廢乳化液 儲罐露天放置，放置于 1m 高的 基座上，放置區域地面已做硬化 處理，未設置圍堰，接口處未設
置滴油盤； 罐區有專人負責日常檢查，定期
維護，如有泄漏能及時發現和處
理 泄漏物質； 目前未發現泄漏
物質
7
液氨鋼瓶 鋼材材質，室內放置；液氨儲罐 放置區域地面已做防腐防滲處 理，液氨儲罐旁設置有泄漏收集 池； 罐區有專人負責日常檢查，定期
維護，如有泄漏能及時發現和處
理 泄漏物質； 目前未發現泄漏
物質
2 、各類池體內物質和泄漏評價
經現場踏勘，企業內涉及的池體為地表儲存池和地下儲存池，主要設置情
況如下：
4.2-4 企業池體設置情況一覽表
序號 池體名稱 儲罐類型 容積大小 分布位置 儲存物質
1 間接冷卻循環水池 地下儲存池 130m3 退火車間 間接冷卻水
2 冷卻循環水池 地下儲存池 420m3 焊管車間 防銹液
3 廢水處理站池體 地下儲存池 1620m3 冷軋車間 生產廢水
4 廢磷化液收集池 地下儲存池 6m3 精密車間 廢磷化液
5 酸洗廢水中轉池 地下儲存池 360m3 精密車間 酸洗廢水
6 防銹液地下槽 地下儲存池 16m3 (3 個) 焊管車間 防銹液
7 酸洗槽 地下儲存池 3m3 冷軋車間 廢酸
8 酸洗廢水收集槽 地下儲存池 5m3 冷軋車間 酸洗廢水
9 乳化液循環池 地下儲存池 4m3 冷軋車間 油水混合物
10 防銹油槽 地上儲存池 5m3 (3 個) 精密車間 防銹油
11 防銹液地上槽 地上儲存池 8m3 (4 個) 焊管車間 防銹液
12 酸洗磷化地上槽 地上儲存池 8m3 (13 個) 表面處理車 間 /
4.2-4 池體現狀及泄漏評價
序號 儲罐名稱 現狀描述 泄漏評價
1
間接冷卻循環水池 退火車間間接冷卻循環水池為地
下式砼結構，池體采
用混凝土防滲 企業已安排專人負責定
期檢查防滲效果，并進
行定期維護，存在泄漏
風險
2
冷卻循環水池 池體為地下式磚混結構，池體及 池體四周采用混凝土+環氧樹脂 防腐防滲措施 企業已安排專人負責定
期檢查防滲效果，并進
行定期維護，存在泄漏
風險
3
廢水處理站池體 池體為地下式磚混結構，池底及 池體四周采用混凝土+環氧樹脂 防腐防滲措施 企業已安排專人負責定
期檢查防滲效果，并進
行定期維護，存在泄漏
風險
4
廢磷化液收集池
池體為混凝土槽體+不銹 鋼槽 企業已安排專人負責定
期檢查防滲效果，并進
行定期維護，存在泄漏
風險
5
酸洗廢水中轉池 池體為地下式磚混結構，池底及 池體四周采用混凝土+環氧樹脂 防腐防滲措施，未設置防雨設施 企業已安排專人負責定
期檢查防滲效果，并進
行定期維護，存在泄漏
風險
6
防銹液地下槽
防銹液地下槽采用混凝土+不銹 鋼槽體 企業已安排專人負責定
期檢查防滲效果，并進
行定期維護，池體周邊
有跑冒滴漏的痕跡
7
酸洗槽 花崗石槽體內部做環氧樹脂防滲 漏，地面基座混凝土表面做環氧 樹脂 企業已安排專人負責定
期檢查防滲效果，并進
行定期維護，池體周邊
有跑冒滴漏的痕跡
8
酸洗廢水收集槽
采用混凝土+不銹鋼槽體 企業已安排專人負責定
期檢查防滲效果，并進
行定期維護，池體周邊
有跑冒滴漏的痕跡
9
乳化液循環池
采用混凝土+不銹鋼槽體； 企業已安排專人負責定
期檢查防滲效果，并進
行定期維護，池體周邊
有跑冒滴漏的痕跡
10
防銹油槽 防銹油槽為不銹鋼槽體，放置于 地面，放置區域地面采用混凝土 防腐防滲措施 企業已安排專人負責定
期檢查防滲效果，并進
行定期維護，池體周邊
有跑冒滴漏的痕跡
11
防銹液地上槽 防銹液槽為不銹鋼槽體，放置于 地面，放置區域地面采用混凝土 防腐防滲措施 企業已安排專人負責定
期檢查防滲效果，并進
行定期維護，池體周邊
有跑冒滴漏的痕跡
12
酸洗磷化地上槽 13 個槽體均為不銹鋼地上槽體， 槽體放置區域地面采用混凝土防 腐防滲措施，地面
有破損痕跡，生產過程中有大量 液體溢流至地面 企業已安排專人負責定 期檢查防滲效果，并進 行定期維護，地面有破 損痕跡，生產過程中有 液體溢流至地面
4.2.1.3 固體廢物和危險廢物的處理評價
項目運營過程中產生的固體廢棄物主要為縱剪房、金加工車間、刨除毛刺等 工序產生的邊角余料、廢鋼帶和不合格產品；危險廢物主要包括含油廢物、廢機 油、表面處理廢物 (包括表面處理產生的槽渣和廢磷化液) 、廢酸及廢乳化液。
固體廢棄物產生及處置措施見下表：
表 4.2-5 固體廢物產生及處置措施一覽表
廢物類別 固體廢物 產生量 (t/a ) 處置措施
一般固廢 廢鋼帶、邊角料、不合 格產品 560 統一收集，外售廢品回收商
危險廢物
含油廢物
2.96 統一收集暫存危廢暫存間，統一交
給資質單位德陽市富可斯?jié)櫥陀?br />
限公司處置
廢機油
20.23 統一收集暫存危廢暫存間，統一交
給資質單位什邡開源環?？萍加邢?br />
公司處置
表面處理廢物 (包括表
面處理產生的槽渣和廢 磷化液)
194.6 統一收集暫存危廢暫存間，統一交
給資質單位青川縣天運金屬開發有
限公司處置
廢酸 447.35 采用真空蒸餾結晶法回收廢酸進行 再利用
廢乳化液 9 統一收集暫存危廢暫存間，達到轉 移量交給資質單位處置
一般固廢暫存區：建設單位設置一般固廢暫存場 2 處， 占地面積約 20m2， 地面均進行了硬化處理，設置標志標牌。
危廢暫存間：建設單位設置有危險廢物暫存間， 占地 50m2 ，做好重點防滲 處理 (硬化地面+防滲材料) ，張貼標志標牌。
4.2-6 固體廢物和危險廢物評價
序號 貯存設施名稱 現狀描述 泄漏評價
1
污水處理站濾渣 (1) 污水處理站濾渣暫存于專門堆放區 內；
(2) 濾渣暫存區地面采取混凝土硬化防 腐防滲措施，設置有雨棚和三面圍擋，能 防止雨水沖刷產生的濾液對土壤造成污 染。
企業安排人員日常檢查，
定期維護，無泄漏。
2
污水處理站污泥 (1) 污水處理站污泥暫存于專門堆放區 內；
(2) 污泥暫存區地面采取混凝土硬化防 腐防滲措施，設置有雨棚和三面圍擋，未 設置滲濾液收集設施
企業安排人員日常檢查，
定期維護，無泄漏。
3
精密鋼管、焊管和
鋼帶原材料及酸洗
槽槽渣 (1) 精密鋼管、焊管和鋼帶原材料及酸 洗槽槽渣均為干物料，暫存在密閉的車間 內；
(2) 暫存區地面采取混凝土硬化防腐防 滲措施。
企業安排人員日常檢查，
定期維護，無泄漏。
4.2.1.4 管線、溝渠泄漏評價
經現場勘查，企業涉及到液體管道運輸為冷軋車間鹽酸輸送管道、廢酸輸 送 管道、廢乳化液輸送管道、退火車間間接冷卻水輸送管道、焊管車間冷卻水輸送 管道、精密車間酸洗磷化區鹽酸輸送管道、酸洗廢水輸送管道、廢磷化液輸送管 道、冷軋車間酸霧處理設施堿液管道。該管道部分為地上管道，部分為地下管道， 管道對輸送物料具有相應的耐腐蝕性，管道閥門、法蘭處連接情況良好，設專人 定期對管線進行巡查，管線、閥門、法蘭若發生破損泄漏，可及時發現和處置， 可有效避免因“跑、冒、滴、漏”產生的土壤污染隱患，企業運營至今管道未發生
異常事故。
4.2-7 管道現狀及泄漏評價
序號 貯存設施名稱 現狀描述 泄漏評價
1
冷軋車間廢乳化液
輸送管道 (地下管 道) (1) 管道為不銹鋼材質，分布于冷軋車 間內；
(2) 管道地面已全部進行水泥硬化；
(3) 目視檢查所有閥門、管道連接處均 無滴漏現象，無老化現象。
企業安排人員日常檢查，
定期維護，無泄漏。
2
精密車間酸洗磷化
區酸洗廢水輸送管 道 (地下管道) (1) 管道為不銹鋼材質，分布于精密車 間酸洗磷化區內，將酸洗磷化區的酸洗廢 水輸送至酸洗廢水中轉池內；
(2) 管道地面已全部進行水泥硬化；
(3) 目視檢查所有閥門、管道連接處均
企業安排人員日常檢查， 定期維護，可能發生泄漏
無滴漏現象，管道表面有明顯腐蝕痕跡， 有老化現象。
3
焊管車間冷卻水輸 管道 (地面管道) (1) 管道為不銹鋼材質， 分布于焊管車 間內；
(2) 管道地面已全部進行水泥硬化；
(3) 目視檢查所有閥門、管道連接處均 無滴漏現象，無老化現象。
企業安排人員日常檢查， 定期維護，無泄漏
4
精密車間酸洗磷化
區鹽酸輸送管道
(地面管道) (1) 管道為 PVC 材質，分布于精密車間 酸洗磷化區內；
(2) 管道地面已全部進行水泥硬化，管 道連接處、閥門處設置有防滴漏托盤；
(3) 管道閥門、管道連接處有明顯滴漏、 老化現象。
企業安排人員日常檢查， 定期維護，可能發生泄漏
5
精密車間酸洗磷化
區廢磷化液輸送管 道 (地面管道) (1) 管道為不銹鋼材質， 分布于精密車 間酸洗磷化區內，將酸洗磷化區的酸洗廢 水輸送至廢磷化液收集池內；
(2) 管道地面已全部進行水泥硬化；
(3) 目視檢查所有閥門、管道連接處均 無滴漏現象，無老化現象。
企業安排人員日常檢查， 定期維護，可能發生泄漏
6
冷軋車間酸霧處理
設施堿液管道 (地 面管道) (1) 管道為 PVC 材質，分布于冷軋車間 外，管道內為氫氧化鈉溶液，處理冷軋車 間酸洗工序產生的酸霧；
(2) 管道地面已全部進行水泥硬化；
(3) 目視檢查所有閥門、管道連接處均 無滴漏現象，無老化現象。
企業安排人員日常檢查， 定期維護，無泄漏
7
冷軋車間鹽酸輸送 管道 (地面管道) (1) 管道為 PVC 材質，分布于冷軋車間 外；
(2) 管道地面已全部進行水泥硬化；
(3) 目視檢查所有閥門、管道連接處均 無滴漏現象，無老化現象。
企業安排人員日常檢查， 定期維護，無泄漏
8
冷軋車間廢酸輸送 管道 (地面管道) (1) 管道為 PVC 材質，分布于冷軋車間 外；
(2) 管道地面已全部進行水泥硬化；
(3) 目視檢查所有閥門、管道連接處均 無滴漏現象， 無老化現象。
企業安排人員日常檢查， 定期維護，無泄漏
4.2.1.5 與污染物遷移相關的環境因素分析
為防止生產活動污染物對區域土壤及地下水造成污染，精密光鋼管建廠時期 就對廠內部分區域進行了不同程度的防滲措施。經現場踏勘，廠區內大部分地面
已進行水泥硬化、并敷設防滲材料，車間內硬化地面有開裂現象。
各功能區現場踏勘情況見下表：
表 4.2-8 現場踏勘情況
序號 車間名 稱 涉及工業活 動 重點場所或者重 點設施設備 涉及有毒 有害物質
產污環節
隱患內容
現狀
照片
1
原材料
及產品
庫房
原料鋼管及產
品的堆放，南側
部分設置縱剪
區域
有明顯油漬的地面、 縱剪設備處油坑
機械油
設備維護
油類物質泄漏
在用
2
鋼板堆 放
鋼板堆放成品
未硬化的地面和有 明顯的油漬的地面
機械油
設備維護
油類物質泄漏
在用
3
成品庫 房
成品焊管存放
有明顯油漬的地面
機械油
設備維護
油類物質泄漏
在用
4
焊管 1
車間
機械加工及防 銹
防銹槽周圍、防銹污 染嚴重的地面
防銹液
工件防銹處理
防銹液滲漏
在用
5
焊管 2
車間
機械加工及防 銹
防銹槽周圍、防銹污 染嚴重的地面
防銹液
工件防銹處理
防銹液滲漏
在用
6
危廢間
堆放污泥
整個危廢間
污泥
污泥堆放
污泥內污水的 滲漏
在用
7
鐵屑及 邊角料 暫存場
堆放鐵屑和邊 角料
有防銹液浸濕區域
防銹液
鐵屑堆放
防銹液的滲漏
在用
8
切管車 間
機械加工和焊 管堆放
有明顯油漬的地面
機械油
設備維護
防銹液
在用
9
鋼管退 火車間
鋼管加熱冷卻
/
/
/
在用
10
鋼帶退 火車間
鋼帶退火、化學
藥品存放、液氨
存放
磷化劑堆放處
磷化劑
藥品堆放
磷化劑
在用
11
一號精 密車間
主要進行鋼板 冷軋及防銹
主要生產處、有明顯 油漬的地面
防銹液
工件防銹處理
防銹液滲漏
在用
12
表面處 理車間 及廢水 處理區
主要進行鋼材 的酸洗磷化
整個區域
表面處理液
表面處理池
表面處理液滲 漏
在用
14
機修區
主要為精加工
車間、主要車、
磨、銑、鏜、鉆
等機加工序
有明顯油漬的地面
機械油
設備維護
機械油
在用
15
二號精 密車間
主要進行鋼板 冷軋及防銹
有明顯油漬的地面、 所有設備處
防銹液
工件防銹處理
防銹液滲漏
在用
16
廢酸處 理車間、
廢酸處
理區、污
水處理
站及配
套用房
污水處理、廢酸
處理、污泥壓濾
及轉運
整個區域
污泥、廢酸
污水處理
污水滲漏
在用
17 原燃煤
鍋爐用
房
燃煤鍋爐
/
/
/
閑置
18
冷軋車 間
冷軋?jiān)O(shè)備
機械設備處
機械油
設備維護
機械油
在用
19
鐵屑暫 存處
堆放鐵屑和邊 角料
有防銹液浸濕區域
機械油
鐵屑堆放
機械油
在用
4.2.2 人員訪談
本次調查期間，對四川什邡鎣山精密鋼管制造有限公司領導、職工、門衛及 周邊知情人士進行訪談，了解四川什邡鎣山精密鋼管制造有限公司地塊相關情
況，人員訪談的主要問題包括：
為了解公眾對本項目環境保護工作的意見，特向您發本記錄表，請您能在百忙中抽 出寶貴時間認真作答，充分表達您的意見和建議。未經您允許，我們將對您的信息進行 嚴格保密。
地塊名稱 四川什邡鎣山精密鋼管制造有限公司
訪談人員 姓名：
聯系電話： 單位：
日期： 年 月
受訪人員 受訪對象類型：□土地使用者 □ 企業管理人員 □ 企業員工 □政府管理人員
□環保部門管理人員 □地塊周邊區域工作人員或居民
姓名： 單位：
職務或職稱： 聯系電話：
訪談問題 1.本地塊歷史上是否有其他工業企業存在？ □ 是 □ 否 □ 不確定
若選是，企業名稱是什么？
起止時間是 年至 年
2.本地塊內是否有任何正規或非正規的工業固體廢物堆放場？
□正規 □ 非正規 □無 □ 不確定
若選是，堆放場在哪，堆放什么廢棄物？
3.本地塊內是否有工業廢水排放溝渠或滲坑？ □ 是 □ 否 □ 不確定
若選是，排放溝渠的材料是什么？
有無硬化或防滲的情況？
訪談問題 4.本地塊內是否有產品、原輔材料、油品的地下儲罐或地下輸送管道？
□是 □ 否 □ 不確定
若選是，是否發生過泄漏？ □ 是 (發生過 次) □ 否 □ 不確定
5.本地塊內是否有工業廢水的地下輸送管道或儲存池？ □ 是 □ 否 □ 不確定
若選是，是否發生過泄漏？ □ 是 (發生過 次) □ 否 □ 不確定
6.本地塊內是否曾發生過化學品泄漏事故？或是否曾發生過其他環境污染事 故？
□是 (發生過 次) □ 否 □ 不確定
本地塊周邊鄰近地塊是否曾發生過化學品泄漏事故？或是否曾發生過其他環 境污染
事故？ □是 (發生過 次) □ 否 □ 不確定
7.是否有廢氣排放？ □ 是 □ 否 □ 不確定
是否有廢氣在線監測裝置？ □ 是 □ 否 □ 不確定
是否有廢氣治理設施？ □ 是 □ 否 □ 不確定
8.是否有工業廢水產生？ □ 是 □ 否 □ 不確定
是否有廢水在線監測裝置？ □ 是 □ 否 □ 不確定
是否有廢水治理設施？ □ 是 □ 否 □ 不確定
9.本地塊內是否曾聞到過由土壤散發的異常氣味？ □ 是 □ 否 □ 不確定
10.本地塊內是否有殘留的固體廢物？ □ 是 □ 否 □ 不確定
11.本地塊內是否有遺留的危險廢物堆存？ (僅針對關閉企業提問)
□是 □ 否
12.本地塊內土壤是否曾受到過污染？ □ 是 □ 否 □ 不確定
13.本地塊內地下水是否曾受到過污染？ □ 是 □ 否 □ 不確定
14.本地塊周邊 500m 范圍內是否有幼兒園、學校、居民區、醫院、自然保護 區、農田、集中式飲用水水源地、飲用水井、地表水體等敏感用地？ □ 是 □ 否 □ 不確定
若選是，敏感用地類型是什么？距離有多遠？
若有農田、果園、草原， 其面積和種植 (生長) 情況？
15.本地塊周邊 500m 范圍內是否有水井？ □ 是 若選是， 請描述水井的位置
距離有多遠？
水井的用途？
是否發生過水體混濁、 顏色或氣味異常等現象？ □ 否 □ 不確定
□是 □ 否 □ 不確定
是否觀察到水體中有油狀物質？ □ 是 □ 否 □ 不確定
訪談問題 16.本區域地下水用途是什么？ 周邊地表水用途是什么？
17.本地塊內是否曾開展過土壤環境調查監測工作？ □ 是 □ 否 □ 不確定 是否曾開展過地下水環境調查監測工作？ □ 是 □ 否 □ 不確定
是否開展過場地環境調查評估工作？
□是 (□正在開展 □ 已經完成) □ 否 □ 不確定
18.其他土壤或地下水污染相關疑問。
人員訪談?dòng)涗浽斠娤卤恚?br /> 表 4.3-1 人員走訪名單一覽表
序號 姓名 性別 聯系電話 工作單位
1 蔡元亮 男 15282857751 四川什邡市鎣山精密鋼管制造有限公司 保衛員
2 王世科 男 13689659030 四川什邡市鎣山精密鋼管制造有限公司 品質經理
3 阮遠航 男 15778256732 四川什邡市鎣山精密鋼管制造有限公司 車間品質
4 黃鑫 男 15883401293 四川什邡市鎣山精密鋼管制造有限公司 質檢員
5 潘貝嘉 女 18281013912 四川什邡市鎣山精密鋼管制造有限公司 質檢員
6 范厚國 男 13518275025 四川什邡市鎣山精密鋼管制造有限公司 工程師
7 陳香 女 13890212395 四川什邡市鎣山精密鋼管制造有限公司 會計
8 言之清 男 13689623332 四川什邡市鎣山精密鋼管制造有限公司 環保專員
9 權少均 女 1878858953 城西小區居民
10 權少祥 男 17365597971 城西小區居民
11 張世紅 女 18121858512 城西小區居民
12 張建軍 男 13689621257 城西小區居民
13 唐明勝 男 13981023450 元石鎮衛生院副書記
14 衡宇春 男 13890275957 元石鎮衛生院住院部主任
15 周強 男 13981023775 城北市場監管所 支部書記
16 潘奕竹 女 19108102083 城北市場監管所 工作人員
17 李全芬 女 13618106886 城北市場監管所 工作人員
18 李正斌 男 18981053883 雍城街道西城社區 書記
19 張麗 女 15181097022 雍城街道西城社區 工作人員
20 王賓 男 13881097976 雍城街道西城社區 副書記
21 羅民英 女 15983815762 城西小區居民
22 什邡市 污控股 現場訪問，詢問該企業環
保手續履行情況，營運期
間是否有過投訴
德陽市生態環境局
針對該地塊，對土地使用者、相鄰地塊工作人員、環境保護行政主管部門官 員及地方政府官員等，采取當面交流、電話交流等方式進行訪談，人員訪談?dòng)涗?表見附件，經人員訪談可知：
(1) 本地塊內不存在任何正規或非正規的工業固體廢物堆放場，不涉及危 險化學品的使用以及危險化學品的堆放場所 (危化品庫房) 。
(2) 本地塊內不存在工業廢水排放溝渠或滲坑，地塊土壤未發現有異常氣 味，土壤及地下水可能未受到過污染。
(3) 所屬企業涉及液體的地下儲罐或地下輸送管道。
(4) 該地塊及周邊地塊歷史上未發生環境污染事故及職業病危害事故。
(5) 本地塊內歷史上不存在除四川什邡鎣山精密鋼管制造有限公司以外的 其他企業。
4.3 污染識別結果與分析
4.3.1 重點區域和關注污染物
重點區域：一號焊管車間防銹區域、二號焊管車間防銹區域、一號精密車間、 二號精密車間、?；穬?chǔ)存間、表面處理車間、表面處理車間廢水收集池、冷軋 車間、廢水處理站、危廢暫存間；
關注污染物：重金屬、石油烴 (C10 -C40 ) 等。
表 4.3-1 企業重點區域和關注污染物
序號 車間
名稱 涉及工業 活動 重點場所或
者重點設施
設備 涉及有
毒有害
物質 產污
環節
隱患內容
污染途徑
特征污染物
1 原材
料及
產品
庫房 原料鋼管及
產品的堆
放，南側部
分設置縱剪
區域
有明顯油漬的
地面、縱剪設備
處油坑
機械油
設備
維護
油類物質 泄漏
油類物質下滲
污水土壤和地
下水 pH 、鎘、鉛、六價 鉻、鋅、鎳、汞、 砷、錳、鈷、釩、 銻 、 鈹 、 石 油 烴 (C10~C40 ) ；
2 鋼板
堆放 鋼板堆放成 品
未硬化的地面 和有明顯的油
機械油 設備
維護 油類物質 泄漏 油類物質下滲
污染土壤和地
下水 pH 、鎘、鉛、六價 鉻、鋅、鎳、汞、 砷、錳、鈷、釩、
漬的地面 銻 、 鈹 、 石 油 烴 (C10~C40 )
3
成品
庫房
成品焊管存 放
有明顯油漬的 地面
機械油
設備
維護
油類物質 泄漏
油類物質下滲
污染土壤和地
下水 pH 、鎘、鉛、六價 鉻、鋅、鎳、汞、 砷、錳、鈷、釩、
銻、鈹、石油烴
(C10~C40 )
4
焊管 1 車間
機械加工及 防銹
防銹槽周圍、防
銹污染嚴重的
地面
防銹液
工件
防銹
處理
防銹液滲 漏
油類物質下滲
污染地下水和
土壤 pH 、鎘、鉛、六價 鉻、鋅、鎳、汞、 砷、錳、鈷、釩、
銻、鈹、石油烴
(C10~C40 )
5
焊管 2 車間
機械加工及 防銹
防銹槽周圍、防
銹污染嚴重的
地面
防銹液
工件
防銹
處理
防銹液滲 漏
油類物質下滲
污染地下水和
土壤 pH 、鎘、鉛、六價 鉻、鋅、鎳、汞、 砷、錳、鈷、釩、
銻、鈹、石油烴
(C10~C40 )
6
危廢
間
堆放污泥
整個危廢間
污泥
污泥
堆放
污泥內污 水的滲漏
有污泥滲濾液
下滲污水土壤
和地下水 pH 、鎘、鉛、六價 鉻、鋅、鎳、汞、 砷、錳、鈷、釩、 銻、鈹、苯并[a]芘、 石油烴 (C10~C40 ) 、
總磷
7
鐵屑
及邊
角料
暫存
場
堆放鐵屑和 邊角料
有防銹液浸濕 區域
防銹液
鐵屑
堆放
防銹液的 滲漏
油類物質和乳 化液下滲污染 土壤和地下水
pH 、鎘、鉛、六價 鉻、鋅、鎳、汞、 砷、錳、鈷、釩、
銻、鈹、石油烴
(C10~C40 )
8
切管
車間
機械加工和 焊管堆放
有明顯油漬的 地面
機械油
設備
維護
防銹液
防銹劑下滲闃
然地下水和土
壤 pH 、鎘、鉛、六價 鉻、鋅、鎳、汞、 砷、錳、鈷、釩、
銻、鈹、石油烴
(C10~C40 )
10
鋼帶
退火
車間 鋼帶退火、
化學藥品存
放、液氨存 放
磷化劑堆放處
磷化劑
藥品
堆放
磷化劑 化學品藥劑存
放處為一般混
凝土地面，有跑
冒滴漏的化學
藥品 pH 、鎘、鉛、六價 鉻、鋅、鎳、汞、 砷、錳、鈷、釩、
銻、鈹、石油烴 (C10~C40 ) 、總磷
11 一號
精密
車間 主要進行鋼
板冷軋及防
銹 主要生產處、有
明顯油漬的地
面
防銹液 工件
防銹
處理
防銹液滲 漏 防銹槽周圍油 污嚴重、地面設 備周圍有油污，
造成的油類物 pH 、鎘、鉛、六價
鉻、鋅、鎳、汞、
砷、錳、鈷、釩、 銻、鈹、石油烴
質下滲污染地 下水和土壤 (C10~C40 )
12 表面
處理
車間
及廢
水處
理區
主要進行鋼
材的酸洗磷
化
整個區域
表面處理 液
表面
處理
池
表面處理 液滲漏 表面液有灑落
地面、出面處理
槽泄漏、污水收
集池廢水滲漏
污染地下水和
土壤 pH 、鎘、鉛、六價 鉻、鋅、鎳、汞、 砷、錳、鈷、釩、 銻、鈹、苯并[a]芘、 石油烴 (C10~C40 ) 、
總磷
14
機修
區
主要為精加 工車間、主 要車、磨、 銑、鏜、鉆 等機加工序
有明顯油漬的 地面
機械油
設備
維護
機械油
油類物質下滲
污染物地下水
和土壤
pH 、鎘、鉛、六價 鉻、鋅、鎳、汞、 砷、錳、鈷、釩、
銻、鈹、石油烴
(C10~C40 )
15
二號
精密
車間
主要進行鋼
板冷軋及防
銹
有 明顯油漬 的 地面、所有設備 處
防銹液
工件
防銹
處理
防銹液滲 漏 防銹槽周圍油 污嚴重、地面設 備周圍有油污，
造成的油類物
質下滲污染地
下水和土壤 pH 、鎘、鉛、六價 鉻、鋅、鎳、汞、 砷、錳、鈷、釩、
銻、鈹、石油烴
(C10~C40 )
16 廢酸 處理 車間、
廢酸
處理
區、污
水處
理站
及配
套用
房
污水處理、 廢酸處理、 污泥壓濾及
轉運
整個區域
污泥、廢 酸
污水
處理
污水滲漏
年代久遠、地面
為一般硬化頂
面、地面污水浸
漬處，污水下滲
污染物地下水
和土壤
pH 、鎘、鉛、六價 鉻、鋅、鎳、汞、 砷、錳、鈷、釩、 銻、鈹、苯并[a]芘、 氰化物、氟化物、 石油烴 (C10~C40 ) 、
總磷
18
冷軋
車間
冷軋?jiān)O(shè)備
機械設備處
機械油
設備
維護
機械油 地面有機械油
撒漏，油類物質
下滲污染地下
水和土壤 pH 、鎘、鉛、六價 鉻、鋅、鎳、汞、 砷、錳、鈷、釩、
銻、鈹、石油烴
(C10~C40 )
19
鐵屑
暫存
處
堆放鐵屑和 邊角料
有防銹液浸濕 區域
機械油
鐵屑
堆放
機械油
地面有油漬和
乳化液，油類物
質和乳化液下
滲污染地下水
和土壤
pH 、鎘、鉛、六價 鉻、鋅、鎳、汞、 砷、錳、鈷、釩、
銻、鈹、石油烴
(C10~C40 )
4.3.2 污染遷移途徑
對地塊歷史生產過程中所涉及到污染物理化特性、存放及處理方式等進行分
析，結合地塊污染防護設施狀況及區域地質情況，分析判斷地塊污染物可能遷移 途徑。
前期現場踏勘階段，可知地塊表層為混凝土地坪及路面，其下分布有回填土 及砂卵石等。結合地層及地塊情況，對污染物遷移可能情況分析如下：
(1) 污染物通過遺撒與泄漏造成污染
通過對企業原輔材料及生產工藝分析可知，主要存儲、生產過程與反應過程 均在生產車間中進行。原材料儲存中可能因破損產生泄漏、揮發，原材料轉運及 加料過程中可能發生遺撒與泄漏，反應進行及中間產物轉運傳輸過程中可能存在 一定程度的跑、冒、滴、漏，產品收集與存放過程中也可能存在不同程度的遺灑 與泄漏，蒸餾、輸送管線運輸轉移過程中產生的泄漏，均可能對區域表層土壤產 生不同程度污染，污染物通過雨水淋溶、地面沖洗水沖刷，逐漸向下層土壤及地 下水中遷移，長期作用可能對下層土壤及地下水產生不同程度污染。
(2) 土壤中污染物橫向與縱向遷移
進入地塊土壤中的污染物，可能因地層分布的不同而產生不同程度的水平與 垂直遷移。污染物均可通過滲透性較好的土層向下遷移，已遷移至下層土壤中的 揮發性物質可以通過不斷揮發遷移至淺層及地表區域。需根據區域地質條件分析 判斷具體污染情況及范圍。結合地塊地層分布情況，初步認為本地塊區域地下水 受到本地塊污染可能性較小。
4.3.3 第一階段結論
通過對調查地塊相關資料進行分析總結，結合地塊現場踏勘與人員訪談了解 情況，經分析整理得到本地塊污染識別結論如下：
(1) 四川什邡鎣山精密鋼管制造有限公司屬于在產企業，主要生產精密鋼
管和焊管。根據相關政府文件，該地塊性質屬于城市公共用地、綠地、中小學用 地和居住用地。
(2) 通過對調查地塊生產歷史情況、主要原輔材料使用及產品情況、主要 生產工藝及相關污染物排放與處理方式等資料進行分析，結合現場踏勘與人員訪 談結果，初步確認該地塊存在疑似污染。主要污染途徑為原輔材料轉運與加藥過 程中遺撒與泄漏，生產車間、輸送管道沿線的跑、冒、滴、漏，管線沿線地面的 裂隙下滲，粉塵及飄塵顆粒物沉降等過程。疑似主要污染區域?yàn)閺S區庫房、車間、 車間外生產構筑物、廢水處理池、危廢間。需啟動下一步第二階段調查分析。
5.采樣及實驗室分析工作計劃
5.1 水文地質條件分析
本次地質土壤條件情況及地下水分布情況均引用《什邡市城南新區規劃環境 影響跟蹤評價報告書》相關水文地質資料。
5.1.1 地層巖性
本地塊區域內，地表出露地層自侏羅系至第四系近代沉積均有分布，總厚度 較大。在項目評價區內，主要為第四系沉積物構成的岷江沖洪積成都平原及其階 地，第四系地層廣泛分布。
本項目評價區范圍內經過地面調查和地質鉆探揭露，上部地層為厚度較小的 第四系全新統人工填土 (Q4ml) 、下部為第四系全新統沖洪積的礫砂和砂卵石 層 (Q4al+pl) 。填土層為人工開挖回填形成，礫砂和卵礫石層均為河流沖洪積 而成，現將各地層巖性特征由新到老分述如下：
(1) 人工雜填土 (Q4ml) ：廣泛堆積于場地表層，呈灰黑色，主要由粘性 土、砂卵石等組成。為場地平場人工堆填于低于場平高程以下的低洼地區，厚度 不等，鉆孔揭示厚度為 0.3~2. 1m ，密實度較差，稍濕，結構松散，孔隙較大，均
勻性差。
(2) 礫砂 (Q4al+pl) ：場內大部分地區分布，位于填土之下，覆于卵石之 上或呈透鏡體狀?yuàn)A于卵石之中。灰黃~灰褐色，稍密，稍濕，由細中砂和含量占
30%左右的卵礫石組成，鉆孔揭示厚度 0.50~ 1.50m。
(3)卵石(Q4al+pl) ：灰~灰褐色，松散~中密，稍濕~濕，含量占 50~70%， 不均勻夾漂石，主要由細中砂充填。卵石成份以巖漿巖、沉積巖為主，變質巖次 之，一般粒徑 2~20cm ，最大粒徑約 50cm ，形以亞圓狀為主，弱~微風化，充填 物為細中砂。卵石層分布于整個場地中，在鉆孔揭露的深度范圍內，按規范 GB50021-2001 (2009 版) 第 3.3.8 條和規范 GB50007-2011 附錄 B 的規定，可將
卵石層按密實度劃分為松散、稍密、中密卵石三個亞層。各亞層分述如下：
① 松散卵石層：卵石含量為 50~55% ，粒徑一般為 2~ 10cm ，最大粒徑約 30cm ，充填物為細中砂，含少量粘性土，不均勻地夾著漂石。
② 稍密卵石層：卵石含量為 55~65% ，粒徑一般為 2~ 15cm ，最大粒徑約
40cm ，充填物為細中砂，含少量粘性土，不均勻地夾著漂石。
③ 中密卵石層：卵石含量為 65~70% ，粒徑一般為 2~20cm ，最大粒徑約 50cm ，充填物為細中砂，含少量粘性土，不均勻地夾著漂石。
5.1.2 水文地質條件
1 、地下水類型與分布特征
(1) 地下水的埋藏與分布
根據地下水的埋藏、賦存條件、含水介質和水力特征，本項目區場地地下水 類型主要為第四系松散層孔隙水。
以石亭江沖洪積扇最為顯著，該扇體自龍門山出口后以寬闊的扇形自北西向 南東撒開，隨后呈樹枝狀分布，形成一級階地，河谷區高出河水位 4~5m ，階地 最大寬度 2.5~3km，延展長度最長可達 15km ，階面平坦，坡度 1° ，向河床及下 游傾斜，階坎坡度 10~20° ，為具有二元結構的砂土及砂礫卵石層組成。
該類水主要賦存于第四系全新統卵石層孔隙中，遍布于整個石亭江沖積扇平 原壩區的 Ⅰ級階地內及河谷兩岸大面積地區的砂卵石層中，分布范圍廣、面積大 且連續穩定。該含水層組含水介質以砂礫卵石層為主，結構松散、孔隙性好，是 區內最佳含水層。局部地區受松散堆積的成因類型、形成時代、埋藏分布特征、 相互疊置關系等影響，還有少量冰水~流水堆積層孔隙潛水與河道漫灘孔隙潛 水。其間無明顯的隔水層，地下水有著密切的水力聯系，統一構成了成都平原上 部含水層組。同時，包氣帶內分布有滲透性較好素填土和礫砂，主要接受大氣降 雨的補給，一部分蒸發，另外一部分繼續下滲進入下伏的強風化或中風化泥砂巖 中補給基巖裂隙水。
由于平原內不同部位松散堆積疊置關系和巖性變化，造成了上部含水層結構 差異。在有河流形成沖積砂礫卵石層疊置于晚更新統之上的地區，形成河道帶疊 置型含水層組，即河流階地、漫灘砂礫卵石含水層組；晚更新統含水層組被河道 分割的河間地塊，為河間二級階地砂礫卵石含水層組。總的說來，上部含水層組 分布厚度穩定，厚度一般 5~20m 不等，有的僅 1m ，最后可達 40m。
綜上所述，第四系松散孔隙層為評價區主要含水層組，厚度較大，層位穩定。 僅很遠處的低山淺丘或覆蓋層較薄的第四系堆積層下伏基巖中，分布少量基巖裂 隙水，富水性弱。砂礫卵石層地下水水量豐富，富水性與滲透性強，與基巖裂隙
水水力聯系較為緊密，水位隨季節變化較為顯著。根據本項目工程水文地質勘察 資料顯示，該含水層組的滲透系數建議平均值為 K=35m/d，地下水位年變幅介于
1~2.5m。
(2) 地下水含水層組特征
區域內主要發育第四系全新統松散巖類孔隙水。第四系沖洪積卵石層是孔隙 水的主要含水層組，分布于石亭江沖洪積平原以及河谷兩岸階地的寬緩地區，分 布連續且厚度穩定。該含水層組含水介質以淺灰、灰白色砂礫卵石為主，孔隙較 大，固結程度較低，水位埋深一般不大，普遍在 4~7m 之間。上部包氣帶素填土 和礫砂的隔水作用不明顯，結構松散，透水性好，僅局部地區有些粘土使地下水 微具承壓性，或其間部分地段有明顯的透鏡體隔水層，易形成上層滯水。整個第
四系全新統厚度可達 37m ，含水層平均厚度為 25m。
總的說來，含水層組中沖洪積層單孔出水量為 100~500m3/d ，構成的含水層 組分布較穩定，地下水有密切的水力聯系，與石亭江右岸構成了統一的含水層組， 富水性較好。
2 、地下水補給、徑流、排泄
地下水的補給、徑流與排泄條件嚴格受到地形地貌條件、地層巖性和地質構 造的控制。由于本項目區內含水介質以石亭江沖洪積平原的第四系全新統沖洪積 覆蓋層為主，無基巖出露地表，更無巖溶現象發育，故不存在地下水分水嶺襲奪 現象，總體上，項目評價區在接受大氣降水的補給后，補給水在匯水構造作用下 沿地表發育的孔隙和裂隙等滲流通道入滲，以地表分水嶺為界順?biāo)μ荻认蚯治g 基準面徑流與排泄。
本項目位于石亭江河谷右岸，地形十分平緩，地下水類型發育有第四系松散 巖類孔隙水。本項目評價區地下水補給來源主要為大氣降水，受地形與水動力條 件的控制，地下水于第四系松散土層孔隙中賦存運移，向石亭江河谷區匯集排泄。
另外，區內有較為豐富的降水補給來源，降水通過孔隙滲入地下，地下水接 受補給后，一般根據地形順谷坡由高向低徑流。由于斜坡地帶相較于坡底和谷地 更陡，水力梯度的動力條件促使地下水循環交替較強，徑流條件較好。溝谷低洼 區地形變平緩，地下水徑流速度變慢，徑流條件相對變差，形成了地下水的富集 埋藏區。
3 、地下水特征
本項目所在區域?qū)倨皆瓍^(qū)，項目區域地下水為基巖裂隙水和第四系松散沉積 物中的孔隙水兩類。千枚巖中井泉出露極少，地下水多沿裂隙滲出，流量甚微。 堅硬巖體粉砂巖，雖裂隙發育，但僅為千枚巖中的夾層，為厚度小的薄層，地下 水難以富集，僅見地下水沿裂隙面滲出形成下降泉，但流量甚微，僅 0.01 升/秒 左右。第四系覆蓋層中有零星的下降泉，但流量極小，且受季節性的影響變化較 大，砂卵石含水層中地下水較豐富。區內地下水無色無味，由大氣降水補給，排 泄于河流。項目區內地下水水化學類型為 HCO3-Ca Ⅱ型水，不含侵蝕性二氧化 碳。
綜上，該區域地處四川盆地成都平原地區，氣候溫暖潮濕，降雨量充沛，水 文網發育，淺層地下水受降雨補給，具有分布普遍、交替循環過程快速與強烈的 特征。同時，地形地貌和水文網的分布形式、發育程度，直接和間接地影響地下 水的補給、徑流和排泄。由于受到石亭江侵蝕面的控制，地勢由北西向南東向河 谷遞降，水文網發育，利于地表徑流與排泄。
圖 5.1-2 評價區水文地質條件圖
5.2 布點采樣方案
5.2.1 布點依據、原則及點位調整
5.2.1.1 布點依據
根據《建設用地土壤污染狀況調查技術導則》 (HJ25. 1-2019) 、《建設用 地土壤污染風險管控和修復監測技術導則》 (HJ25.2-2019) 、《建設用地土壤 環境調查評估技術指南》和《四川省建設用地土壤污染狀況初步調查報告專家評 審指南》等相關導則或指南要求，同時結合本項目地塊污染識別結果及現場實際 情況，本次針對該地塊布設采樣點，編制初步調查方案，實施過程將嚴格按照采 樣計劃與調查方案執行，直至完成采樣與送檢分析工作并形成樣品數據分析成 果。
5.2.1.2 布點原則
本項目在地塊內主要疑似污染區域進行布點，原則如下：
(1) 針對性原則：調查目的在于確認該地塊土壤和地下水是否存在污染、 關注污染物種類及污染程度，因此針對現場踏勘情況并結合前期資料調研結果， 采用系統布點法和專業判斷布點相結合的方法在整個廠區潛在污染區進行布點。
(2) 科學性原則：此階段采樣點布設根據前期踏勘與資料分析結果，一方 面重點關注各類生產車間污染物存在可能性較大的區域，另一方面確保取樣點覆 蓋整個廠區并能代表整個廠區的情況， 以便科學合理的了解整個地塊的污染情 況，并通過恰當?shù)姆绞襟w現出地塊的污染狀況。
(3) 可操作性原則：現場環境條件不具備采樣條件時，需要對點位進行調 整，現場勘查與采樣相結合，記錄調整原因和調整結果，確定新的采樣點位
5.2.1.3 點位調整原則
如遇到以下情況則適當進行采樣點位置及采樣深度的調整：
(1) 采樣時遇到厚度過大的混凝土地基，通過地面破碎后機器仍然無法繼 續鉆進；
(2) 采樣時遇到地下管道，導致無法繼續鉆進；
(3) 其它阻礙采樣機械實施采樣作業的情況；
(4) 設計最大采樣深度處有疑似污染的跡象。
現場點位調整后要對電子地圖網格所布點進行調整，記錄調整原因和調整結
果，確定新的調查點位地理屬性，校正原調查點位。最終形成調查區域內實際需 要實施調查的點位集。
5.2.2 土壤布點采樣方案
5.2.2.1 土壤布點技術要求
1 、土壤采樣點布設技術要求
按照《建設用地土壤污染風險管控和修復監測技術導則》 (HJ25.2-2019) 、 《建設用地土壤環境調查評估技術指南》和《四川省建設用地土壤污染狀況初步 調查報告專家評審指南》的要求，地塊面積≤5000m2 ，土壤采樣點位數不少于 3 個；地塊面積＞50000m2 ，土壤采樣點位數不少于 6 個；每個地塊布設點位必須 覆蓋所有的重點區域、設施和現場踏勘有污染痕跡的區域。如存在歷史復雜或信 息缺失嚴重的，地層巖性及水文地質條件復雜的情形，可根據實際情況加密布點。 一般情況下，應在地塊外部一定區域內未經外界擾動或擾動較小的區域布設 1 個土壤清潔對照監測點，采集與地塊內土層性質相同的表層土壤樣品。
初步調查根據現場踏勘和資料分析，本項目調查面積總計約為 87846.8m2 。 本次初步調查采用專業布點法和分區布點法進行布點。根據本地塊的污染源分析 以及地塊內主要污染區域的劃分，在本地塊的廢水處理池、各個生產車間、各個 庫房、危廢間等潛在污染重點區域布點。由于地塊周圍多為建設用地或道路，考 慮地塊實際情況將土壤背景對照點的位置選取在廠區北側的綠化帶。
本次初步調查地塊內共布設 32 個土壤采樣點，包括地塊外布設 1 個土壤清 潔對照點。本次初步調查土壤采樣點點位見圖 5.2-3。
2 、土壤采樣深度技術要求
根據《四川省建設用地土壤污染狀況初步調查報告專家評審指南》中相關要
求，采樣點采樣深度要求如下：
每個點位需檢測表層和下層，表層 0-0.5 米 1 個樣 (采樣深度應扣除地表非 土壤硬化層厚度) ，0.5 米以下下層土壤樣品不少于 2 個，采樣間隔不超過 2 米。 若土壤層較薄或地下水埋深較淺 (＜2m) ，采樣組數可適當減少，但需提供支 撐材料。不同性質土層至少采集 1 組土壤樣品。同一性質土層厚度較大或出現明 顯污染痕跡時，根據實際情況在該層位增加采樣點。采樣深度應考慮污染物可能
釋放和遷移的深度 (如：有地下管線和地下儲槽等) ，樣品采集深度應大于其埋 深。清潔對照點只測表層樣。
5.2.2.2 土壤采樣布點方案
本次精密鋼管公司地塊土壤污染初步調查土壤采樣布點方案見下表所示：
表 5.2-1 四川什邡鎣山精密鋼管制造有限公司土壤監測點位一覽表
序號 點位 樣品類型 采樣深度
1 成品庫房 有明顯油漬處 S1 柱狀樣 0~0.5 、0.5~ 1.5m
2
原材料及產品庫 地面有明顯油漬處 S2
柱狀樣 0~0.5 、0.5~ 1.5m
縱剪設備深坑處 (坑深 1.5m)
S3 0~0.5m 、0.5~ 1.5 、 1.5-2.5 (坑底 0~ 1.0 米) 、
2.5~4.5m
3
鋼板堆放 地面未硬化處 S4 柱狀樣 0~0.5 、0.5~ 1.5m
地面有明顯油漬處 S5 柱狀樣 0~0.5 、0.5~ 1.5m
5
焊管 1 車間 防銹槽明顯油漬處 1 (油坑深度約 2m) S6 柱狀樣 0~0.5、0.5~2 、2~3m (坑 底 0~ 1.0 米) 、3m~5m
防銹槽明顯油漬處 2 (油坑深度約 2m) S7 柱狀樣 0~0.5、0.5~2 、2~3m (坑 底 0~ 1.0 米) 、3m~5m
6 焊管 2 車間 防銹槽明顯油漬處 1 S8 柱狀樣 0~0.5、0.5~ 1.5 、1.5~3m
銹槽明顯油漬處 1 (油坑深度約 2m) S9 柱狀樣 0~0.5、0.5~2 、2~3m (坑 底 0~ 1.0 米) 、3m~5m
7 危廢間 危廢間南側處 S10 柱狀樣 0~0.5、0.5~ 1.5 、1.5~3m
8 鐵屑及邊角料暫存 場 暫存間內 S11 柱狀樣 0~0.5 、0.5~ 1.5m
9 切管車間 由明顯油漬處 S12 柱狀樣 0~0.5 、0.5~ 1.5m
管材堆放地面油漬處 S13 柱狀樣 0~0.5 、0.5~ 1.5m
10 鋼管退火車間 內部 S14 柱狀樣 0~0.5 、0.5~ 1.5m
11 一號精密車間 明顯油漬處 S15 柱狀樣 0~0.5、0.5~ 1.5 、1.5~3m
12 明顯油漬且地面破碎處 S16 柱狀樣 0~0.5、0.5~ 1.5 、1.5~3m
13 鋼帶退火車間 化學品存放處 S17 柱狀樣 0~0.5 、0.5~ 1.5m
明顯油漬處 S18 柱狀樣 0~0.5 、0.5~ 1.5m
14 表面處理車間及廢 水處理區 表面處理車間南側 S19 柱狀樣 0~0.5、0.5~ 1.5 、1.5~3m
污水處理站北側 S20 柱狀樣 0~0.5、0.5~ 1.5 、1.5~3m
15 機修間 地面油漬處且破損處 S21 柱狀樣 0~0.5 、0.5~ 1.5m
地破損處 S22 柱狀樣 0~0.5 、0.5~ 1.5m
16
二號精密車間 設備油坑 3m 處 (油坑深度 0.8m) S23 柱狀樣 0~0.5m 、0.8~ 1.5m、 1.5~3.5
設備油坑附近 1m 處 (油坑 深度 0.5m) S24 柱狀樣 0~0.5m、0.5~ 1.5、1.5~3.5
地面破碎且油漬明顯處 S25 柱狀樣 0~0.5、0.5~ 1.5 、1.5~3m
地面油漬明顯處 S26 柱狀樣 0~0.5、0.5~ 1.5 、1.5~3m
17 廢酸處理車間、廢
酸處理區、污水處
理站及配套用房 廢酸處理站處 S27 柱狀樣 0~0.5、0.5~ 1.5 、1.5~3m
污水處理站西南側 S28 柱狀樣 0~0.5、0.5~ 1.5 、1.5~3m
車間內有滲濾液和地面破 損處 S29 柱狀樣 0~0.5、0.5~ 1.5 、1.5~3m
18 冷軋車間 設備油坑 3m 處 (油坑深度 1.5m) S30 柱狀樣 0~0.5、0.5~ 1.5、1.5~3.5m (坑底 0~ 1.0 米) 、
3m~5m
地面油漬且破損處 S31 柱狀樣 0~0 5、0 5~ 1 5 、1 5~3m
19 鐵屑暫存處 內部 S32 柱狀樣 0~0.5 、0.5~ 1.5m
20 背景值 企業廠界外西北側 S39 表層樣 0~0.5m
5.2.3 地下水布點采樣方案
5.2.3.1 地下水布點技術要求
根據《建設用地土壤污染狀況初步調查報告專家評審指南》 (環境保護部公 告 2017 年 72 號) 要求，地塊面積≤5000m2，地下水采樣點位數不少于 1 個；地 塊面積＞50000m2 ，地下水采樣點位數不少于 2 個。應在地下水流向上游的一定 距離設置一個地下水對照點位?？稍诘叵滤飨蛏嫌?、地下水可能污染較嚴重的 地塊內區域和地下水流向下游分別布設 1 個監測點位。若地下水埋深大于 15 米， 且上層土壤無明顯污染痕跡，可不用采集地下水，但須提供鉆井記錄或其他支撐 資料。
初步調查根據現場踏勘和資料分析，本項目調查面積總計約為 87846.8m2 。 共設置 6 個地下水監測點位。在地塊外西側依托現有水井布設 1 口地下水清潔對 照點。由于當?shù)氐叵滤w流向?yàn)槲鞅毕驏|南流向，大致與地表徑流方向一致， 結合《建設用地土壤污染狀況調查技術導則》 (HJ25. 1-2019) 地下水布點原則 及廠區重點區域分布情況，分別在廠區內上游、生產區域、表面處理車間、污水 處理池位置各布設 1 個監測點，整個廠區地塊外西南方向地下水下游方向布設一 個監控點，監測井均依托現有。地塊內地下水采樣布點位示意圖見圖 5.2-3。
5.2.3.2 地下水布點方案
本次精密鋼管公司地塊土壤污染初步調查地下水采樣布點方案見下表所示：
表 5.1-2 四川什邡鎣山精密鋼管制造有限公司地下水監測點位一覽表
監測點位 點位描述 坐標 備注
W2 原料庫房西南角 (成品庫房東南角) 104. 159472E ，31. 117441N 現有
W3 危廢間南側 104. 157645E ，31. 11869N 現有
W4 表面處理車間南側 104 155261E ，31 119641N 現有
W5 廢水處理站下游處 104. 156625E ，31. 118469N 現有
W6 農發禽業場地內西北角處 104. 161857E ，31. 11178N 現有
W7 企業廠界東北側 370 米農戶水井 104. 159472E ，31. 117441N 現有
本次地下水井均利用廠區內現有地下水井。對照點水井依托企業東北處 370m 居民水井，共 6 口地下水井，不涉及新增地下水監測井的建設。
依托現有水井的可行性說明：
表 5.1-3 地下水井設置情況
監測點位 點位描述 經緯度坐標 依托性分析 可行性
W2 原料庫房西南角 (成 品庫房東南角) 104. 159472E
31. 117441N 位于地塊中部位置，成品庫和焊 管車間之間，屬于生產區范圍 可行
W3 危廢間南側 104. 157645E
31. 11869N 位于地塊南部位置，主要污染源 區域，具有代表性 可行
W4
表面處理車間南側
104. 155261E 31. 119641N 位于地塊表面處理車間南側，表
面處理車間表面處理工序?yàn)橹饕?br />
污染源，該口地下水井對地下水
污染源具有一定的跟蹤監測作
用，具有代表性。
可行
W5
廢水處理站下游處 104. 156625E 31. 118469N 位于企業廢水處理站下游處，廢 水處理站在事故狀態下為主要土 壤和地下水污染源，具有代表性。
可行
W6 農發家禽場地內西 北角處 104. 161857E
31. 11178N 距離企業廠界 200m ，作為背景值 可行
W7 企業邊界外東北側 370 米耕地處 104. 162593E
31. 118892N 距離企業廠界 370m ，作為背景值 可行
5.3 分析檢測方案
5.3.1 土壤分析檢測方案
根據《四川省建設用地土壤污染狀況初步調查報告專家評審指南》的要求， 本次調查地塊外土壤清潔對照點進行“45 項指標+特征污染因子”全分析；每個 重點區域至少有一個土壤柱狀樣進行“45 項指標+特征污染因子”全分析；其他 采樣點表層土壤樣品進行“45 項指標+特征污染因子”全分析，下層土壤樣品進 行“特征污染因子”分析。樣品的詳細檢測指標如下：
基本因子：砷、鎘、六價鉻、銅、鉛、汞、鎳、四氯化碳、氯仿、氯甲烷、 1, 1-二氯乙烷、1,2-二氯乙烷、1, 1-二氯乙烯、順- 1,2-二氯乙烯、反- 1,2-二氯乙烯、 二氯甲烷、1,2-二氯丙烷、1, 1, 1,2- 四氯乙烷、1, 1,2,2- 四氯乙烷、四氯乙烯、1, 1, 1- 三氯乙烷、1, 1,2-三氯乙烷、三氯乙烯、1,2,3- 四氯丙烷、氯乙烯、苯、氯苯、1,2- 二氯苯、1,4-二氯苯、乙苯、苯乙烯、 甲苯、間二甲苯+對二甲苯、鄰二甲苯、 硝基苯、苯胺、2-氯酚、苯并[a]蒽、苯并[a]芘、苯并[b]熒蒽、苯并[k]熒蒽、?、
苯并[a,h]蒽、茚并[1,2,3-cd]芘、萘；
特征因子：pH 、鎘、鉛、鉻 (六價) 、鋅、鎳、汞、砷、錳、鈷、釩、苯 并[a]芘、石油烴 (C10-C40 ) 。
5.3.2 地下水分析檢測方案
根據《建設用地土壤污染狀況初步調查報告專家評審指南》 (環境保護部公 告 2017 年 72 號) 要求，本項目監測因子為《地下水質量標準》中的地下水質量 常規指標及限值中 35 項 (不含微生物指標和放射性指標) +鎳+特征因子。樣品 的詳細檢測指標如下：
常規檢測指標：pH 、色度、臭和味、濁度、肉眼可見物、總硬度、溶解性 總固體、硫酸鹽、氯化物、鐵、錳、銅、鋅、鋁、揮發酚、陰離子表面活性劑、 耗氧量、氨氮、硫化物、鈉、亞硝酸鹽氮、硝酸鹽氮、氰化物、氟化物、碘化物、 汞、砷、硒、鎘、鉛、六價鉻、三氯甲烷、四氯化碳、苯、 甲苯。
特征污染物：總鉻、鎳、釩、石油類、總磷。
5.4 廢水收集池分析檢測方案
企業涉及一個 300m3 廢水收集池，由于企業為正常生產狀況，廢水收集池的 廢水經管道進入企業的污水處理站進行處理，為了解企業廢水處理情況，本次特 引用企業 2022 年 4 月的例行監測數據了解企業廢水的處置情況。檢測情況見下
表所示：
表 5.2-3 四川什邡鎣山精密鋼管制造有限公司廢水排放口例行監測數據
監測點位 檢測項目 檢測結果 標準限值
廠區總排口 pH 7.21 6-9
氟化物 9.38 10
化學需氧量 56 70
氨氮 0.334 5
氰化物 0.005 0.5
鐵 0.50 10
銅 未檢出 0.5
鋅 0. 11 2.0
根據上表，企業廢水檢測報告各個指標滿足《鋼鐵工業水污染物排放標準》 (GB13456-2012) 表 2 新建企業水污染物排放濃度限值及單位產品基準排水量 (直接排放) (鋼鐵非聯合企業、軋鋼、冷軋) 。
鑒于企業定期對廠區廢水進行監測，且水質相對穩定，本次調查不再對廢水 進行采樣監測。
5.5 地表水分析檢測方案
為了解企業是否造成經過廠區地表水體 (人民渠支渠) 造成污染，本次對人
民渠支渠 (農灌渠) 采樣進行分析，樣品的詳細檢測指標如下。
表 5.2-4 四川什邡鎣山精密鋼管制造有限公司廢水排放口例行監測數據
點位 檢測頻次 檢測工作內容
企業內農灌渠 (污水 處理站西側)
檢測 1 天 pH 、溶解氧、高錳酸鹽指數、化學需氧量、 五日生化需氧量、氨氮、總磷、總氮、銅、
鋅、氟化物、硒、砷、汞、鎘、六價鉻、
鉛、氰化物、揮發分、石油類、陰離子表 面活性劑、硫化物
5.6 地塊初步調查采樣與檢測小結
四川什邡鎣山精密鋼管制造有限公司地塊土壤污染狀況初步調查共計采集 2 類環境樣品，即土壤樣品、地下水樣品。具體采樣信息詳見下表，其中：
(1) 土壤設置 1 個背景對照點和32 個污染判斷采樣點；
(2) 地下水監測井設置 1 個背景對照點和5 個污染判斷采樣點，采樣點每 口井采集 1 組地下水樣品，共計采集 6 組地下水樣品。
圖 5-1 項目監測布點圖
6 現場采樣和實驗室分析
6.1 現場探測方法和程序
采樣前，應采用卷尺、GPS 衛星定位儀等工具在現場確定采樣點的具體位 置和地面標高，并在圖中標出，可采用金屬探測器或探地雷達等設備探測地下障 礙物，確保采樣位置避開地下電纜、管線、溝、槽等地下障礙物。
由于本次調查地塊原有構筑物全部進行拆除，并進行了地塊的土壤污染治
理，本次根據調查的取得地塊信息對地塊各個構筑物拐點采樣 GPS 定位，并圈 出原構筑物范圍。
6.2 采樣方法和程序
6.2.1 土壤樣品采集、保存和流轉
6.2.1.1 土壤樣品采集
1 、土孔鉆探
本次調查采用華勘 XY- 1 型鉆機進行鉆探采樣，鉆探流程和鉆探技術要 求如下：
(1) 將鉆機移動至勘察定位后固定；
(2) 根據鉆探設備實際需要清理鉆探作業面，確定作業空間；
(3) 按照開孔、鉆進、取樣、記錄、封孔/建井的工作流程進行土壤鉆探；
(4) 鉆進過程中要及時測量鉆頭、鉆桿、套管等的長度，記錄鉆進深度，
同時對鉆進地層進行描述，包括巖性、顏色、氣味、濕度、硬度、斷面描述 等；
(5) 鉆探過程中巖芯樣品應按照揭露順序依次擺放，不隨意堆放，對土層 變層位置進行標識記錄；
(6) 鉆探采樣過程中需要拍照記錄鉆孔和取樣過程。
2 、土壤樣品采集過程
本項目土壤樣品采集嚴格按照《土壤環境監測技術規范》 (HJ/T166-2004) 、 《工業企業場地環境調查評估與修復工作指南 (試行) 》 (環境保護部 2014 年
第 78 號公告) 和《土壤檢測第 1 部分：土壤樣品的采集、處理和貯存》 (NY/T1121. 1-2006) 等技術規范執行。
鉆機將鉆探柱狀土取出后，先采集用于檢測揮發性有機物 (VOCs) 的土壤 樣品，具體流程要求如下：先用刮刀刮掉表層土壤，并在新的土壤切面處快速采 集樣品。針對檢測 VOCs 的土壤樣品，用非擾動采樣器采集不少于 5g 原狀巖 芯的土壤樣品推入加有 10mL 甲醇保護劑的 40mL 棕色樣品瓶?jī)?nèi)，推入時將樣 品瓶略微傾斜，防止將保護劑濺出；檢測 VOCs 的土壤樣品采集雙份，一份用 于檢測，一份留作備份。
用于石油烴 (C10-C40) 、半揮發性有機物 (SVOCs) 等指標的土壤樣品，
裝進 250mL 的棕色玻璃瓶中，用于檢測重金屬的土壤樣品用密實袋采集。 土壤采集完成后，樣品立即放入現場帶有冷凍藍冰的樣品箱內進行臨時保存。采
集土壤平行樣時，在采樣記錄單中標注平行樣編號及對應的土壤樣品編號。
鉆孔照 巖芯照
取樣照 樣品照
圖 6.2-1 土壤樣品采集現場照
3 、實際采樣點確定
本次調查時間為 2022 年 6 月，調查期間企業處正常生產狀態，2022 年 6 月 17 日-6 月 22 日，四川中碩檢測技術有限公司和四川微譜檢測技術有限公司進行 了現場土壤鉆探采樣。
(1) 點位調整與確定
進場前，與土地使用權人溝通并確認采樣計劃，核實地塊內地下管線、罐槽、 電纜線等位置分布。布點時，根據采樣點的布設位置以及現場的實際可進入狀況， 在現場選擇合適的位置做好點位標記并編號，然后再進行土壤樣品采集工作。
關于采樣點位調整的說明：本次設置的土壤采樣點 S7 原本定于焊管 2 車間 防銹處進行采樣，采樣深度至槽底 1m 處 (合計深度為 3.5m) ， 由于再實際鉆 探過程中取出的樣品中為砂和石，無法滿足采樣要求，因此將該點位調整至防 銹槽東側緊鄰的綠化帶內，實際鉆探深度為 4m ，僅表層有符合采樣要求，深層 為全部為砂和石，S7 最終確定位于防銹槽東側 2 米處綠化帶內，深度為 0-0.5m。
(2) 采樣深度調整與確定
本次調查采用鉆探取樣，鉆探深度最深達到 4.5m ，并在鉆孔過程中應填寫 土壤鉆孔采樣記錄單。
土壤采樣過程中做好人員安全和健康防護，佩戴安全帽和一次性的口罩、手
套，嚴禁用手直接采集土樣，使用后廢棄的個人防護用品應統一收集處置。
關于采樣深度的調整的說明：
(1) 根據鉆探及建設單位歷史資料，2 個地塊區域原為砂石地帶，建廠前 大量的砂石已被開挖，四川什邡鎣山精密鋼管制造有限公司建設廠房時外購建渣 進行回填。因此在實際鉆探過程中，地塊原則采樣深度為 2m ，部分區域采樣深 度為 1m ，最淺為 0.5m。
(2) 企業涉及地下坑 (池) ，包括縱剪設備油坑 (深度為 3m) 、焊管一車 間防銹槽 (深度 2.5m) 、焊管二車間防銹槽 (深度 2.5m) 、表面處理車間廢水 收集池 (深度 3m) ，原則采樣深度采至池底 0- 1 米處，根據鉆探資料及建設單 位歷史資料，縱剪設備油坑滿足采樣深度，其余由于廠區內地質結構，焊管車間 防銹槽處、表面處理車間廢水收集池附近 2m 以下為砂和卵石，因此確定該處采 樣深度為 2m。
土壤樣品采集作業前，使用 GPS 點位系統對土壤采樣點進行現場放點定位。 根據現場定位情況，土壤實際采樣點位和深度變化情況見下表所示：
表 6.2-1 四川什邡鎣山精密鋼管制造有限公司土壤監測點位前后對比情況一覽表
序號 原定采樣計劃 變化情況
點位 樣品類型 采樣深度
1 成品庫房 有明顯油漬處 S1 柱狀樣 0~0.5 、0.5~ 1.5m 未變化
2
原材料及產品庫 地面有明顯油漬處 S2
柱狀樣 0~0.5 、0.5~ 1.5m 未變化
縱剪設備深坑處
(坑深 1.5m)
S3 0~0.5m 、0.5~ 1.5 、 1.5-2.5 (坑底 0~ 1.0 米) 、
2.5~4.5m 未變化
3 鋼板堆放 地面未硬化處 S4 柱狀樣 0~0.5 、0.5~ 1.5m 未變化
地面有明顯油漬處 S5 柱狀樣 0~0.5 、0.5~ 1.5m 未變化
5
焊管 1 車間 防銹槽明顯油漬處 1
(油坑深度約 2m)
S6 柱狀樣 0~0.5、0.5~2、2~3m (坑底 0~ 1.0 米) 、3m~5m 由于實際鉆探過程中取出的樣品中為砂和石，無法
滿足采樣深度要求和土壤樣品數量要求，實際采取
了 1.5- 1.7m 的土壤樣品
防銹槽明顯油漬處 2
(油坑深度約 2m)
S7
柱狀樣
0~0.5、0.5~2、2~3m (坑底 0~ 1.0 米) 、3m~5m 由于實際鉆探過程中取出的樣品中為砂和石，無法
滿足采樣要求，因此將該點位調整至防銹槽東側緊
鄰的綠化帶內，實際鉆探深度為 4m ，僅表層有符合
采樣要求，深層為全部為砂和石，S7 最終確定位于
防銹槽東側 2 米處綠化帶內，深度為 0-0.5m
